Composants d'architecture d'un entrepôt de données Amazon Redshift

Nous vous recommandons d'avoir une connaissance de base des principaux composants de l'architecture d'un entrepôt de données Amazon Redshift. Ces connaissances peuvent vous aider à mieux comprendre comment concevoir vos requêtes et vos tables pour des performances optimales.

Un entrepôt de données dans Amazon Redshift comprend les principaux composants de l'architecture suivants :

• Clusters : un cluster, composé d'un ou de plusieurs nœuds de calcul, est le composant d'infrastructure principal d'un entrepôt de données Amazon Redshift. Les nœuds de calcul sont transparents pour les applications externes, mais votre application cliente n'interagit directement qu'avec le nœud principal. Un cluster typique possède au moins deux nœuds de calcul. Les nœuds de calcul sont coordonnés par le biais du nœud principal.

• Nœud principal : un nœud principal gère les communications pour les programmes clients et tous les nœuds de calcul. Un nœud principal prépare également les plans d'exécution d'une requête chaque fois qu'une requête est soumise à un cluster. Une fois les plans prêts, le nœud principal compile le code, le distribue aux nœuds de calcul, puis affecte des tranches de données à chaque nœud de calcul pour traiter les résultats de la requête.

• Nœud de calcul : un nœud de calcul exécute une requête. Le nœud principal compile le code pour les éléments individuels du plan afin d'exécuter la requête et attribue le code aux nœuds de calcul individuels. Les nœuds de calcul exécutent le code compilé et renvoient les résultats intermédiaires au nœud principal pour l’agrégation finale. Chaque nœud de calcul possède son propre processeur, sa propre mémoire et son propre stockage sur disque. Lorsque votre charge de travail augmente, vous pouvez augmenter la capacité de calcul et la capacité de stockage d'un cluster en augmentant le nombre de nœuds, en mettant à niveau le type de nœud, ou les deux.

• Tranche de nœud : un nœud de calcul est partitionné en unités appelées tranches. Chaque tranche d'un nœud de calcul reçoit une partie de la mémoire et de l'espace disque du nœud où elle traite une partie de la charge de travail assignée au nœud. Les tranches travaillent alors en parallèle pour terminer l’opération. Les données sont réparties entre les tranches en fonction du style de distribution et de la clé de distribution d'une table donnée. Une distribution uniforme des données permet à Amazon Redshift d'attribuer de manière uniforme les charges de travail aux tranches et de maximiser les avantages du traitement parallèle. Le nombre de tranches par nœud de calcul est déterminé en fonction du type de nœud. Pour plus d'informations, consultez la section Clusters et nœuds dans Amazon Redshift dans la documentation Amazon Redshift.

• Traitement massivement parallèle (MPP) : Amazon Redshift utilise l'architecture MPP pour traiter rapidement les données, même les requêtes complexes et de grandes quantités de données. Plusieurs nœuds de calcul exécutent le même code de requête sur des portions de données afin d'optimiser le traitement parallèle.

• Application client — Amazon Redshift s'intègre à divers outils d'extraction, de transformation et de chargement (ETL), de reporting de business intelligence (BI), d'exploration de données et d'analyse. Toutes les applications clientes communiquent avec le cluster uniquement via le nœud principal.

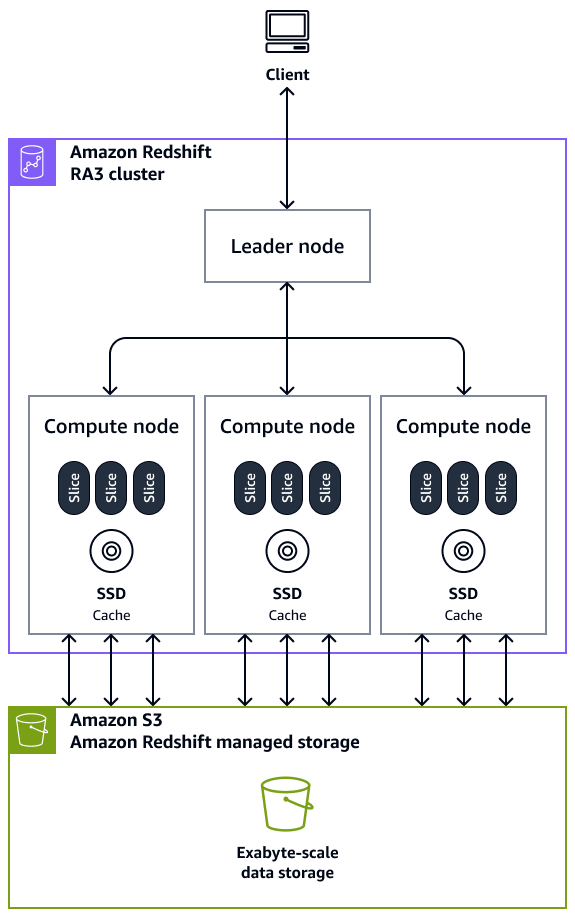

Le schéma suivant montre comment les composants de l'architecture d'un entrepôt de données Amazon Redshift fonctionnent ensemble pour accélérer les requêtes.
