Memasang iSCSI LUNs ke klien Windows

Contoh yang disajikan dalam prosedur ini menggunakan pengaturan berikut:

• iSCSI LUN yang semakin dipasang ke host Windows sudah dibuat. Untuk informasi selengkapnya, lihat Membuat LUN iSCSI.

• Host Microsoft Windows yang memasang iSCSI LUN adalah instans Amazon EC2 yang menjalankan Microsoft Windows Server 2019 Amazon Machine Image (AMI). Ini memiliki kelompok keamanan VPC yang dikonfigurasi untuk memungkinkan lalu lintas masuk dan keluar seperti yang dijelaskan dalam Kontrol Akses Sistem File dengan Amazon VPC .

  Anda mungkin menggunakan Microsoft Windows AMI yang berbeda dalam pengaturan Anda.

• Klien dan sistem file berada di VPC yang sama danAkun AWS. Jika klien berada di VPC lain, Anda dapat menggunakan peering VPC atauAWS Transit Gatewayuntuk memberikan akses VPC lainnya ke titik akhir iSCSI. Untuk informasi selengkapnya, lihat Mengakses data dari luar penyebaran VPC.

  Sebaiknya instans EC2 berada di zona ketersediaan yang sama dengan subnet pilihan sistem file Anda, seperti yang ditunjukkan pada grafik berikut.

Mengkonfigurasi iSCSI pada klien Windows

1. Gunakan Windows Remote Desktop untuk menyambung ke klien Windows di mana Anda ingin me-mount iSCSI LUN. Untuk informasi selengkapnya, lihatHubungkan ke instance Windows Anda menggunakan RDPdiPanduan Pengguna Amazon Elastic Compute Cloud.

2. Buka Windows PowerShell sebagai Administrator. Gunakan perintah berikut untuk mengaktifkan iSCSI pada instans Windows Anda dan mengkonfigurasi layanan iSCSI untuk memulai secara otomatis.

   PS C:\> Start-Service MSiSCSI
   PS C:\> Set-Service -Name msiscsi -StartupType Automatic

3. Ambil nama inisiator instans Windows Anda. Anda akan menggunakan nilai ini dalam mengkonfigurasi iSCSI pada FSx Anda untuk sistem file ONTAP menggunakan NetApp CLI.

   PS C:\> (Get-InitiatorPort).NodeAddress

   Sistem merespons dengan port inisiator:

   iqn.1991-05.com.microsoft:ec2amaz-abc123d

4. Untuk memungkinkan klien Anda untuk secara otomatis failover antara server file Anda, Anda perlu menginstalMultipath-IO(MPIO) pada instans Windows Anda. Gunakan perintah berikut:

   PS C:\> Install-WindowsFeature Multipath-IO

5. Mulai ulang instans Windows Anda setelahMultipath-IOinstalasi telah selesai. Menjaga instans Windows Anda terbuka untuk melakukan langkah-langkah untuk pemasangan iSCSI LUN di bagian yang berikut.

Mengkonfigurasi iSCSI pada FSx untuk sistem file ONTAP

1. Connect ke NetApp ONTAP CLI pada FSx untuk sistem file ONTAP tempat Anda membuat iSCSI LUN menggunakan perintah berikut. Untuk informasi selengkapnya, lihat Menggunakan NetApp CLI.

   ~$ ssh fsxadmin@your_management_endpoint_ip

2. Menggunakan NetApp ONTAP CLI, membuat grup inisiator, atauigroup. Kelompok inisiator memetakan ke iSCSI LUNs dan kontrol yang inisiator (klien) memiliki akses ke LUNs. Gantihost_initiator_namedengan nama inisiator dari host Windows Anda yang Anda ambil dalam prosedur sebelumnya.

   ::> lun igroup create -vserver svm_name -igroup igroup_name -initiator host_initiator_name -protocol iscsi -ostype windows_2008

   Jika Anda ingin membuat LUNs dipetakan untuk iniigrouptersedia untuk beberapa host, Anda dapat menentukan beberapa nama inisiator dipisahkan koma. Untuk informasi selengkapnya, lihatlun igroup creatediPusat Dokumentasi NetApp ONTAP.

3. Konfirmasiigroupdibuat berhasil menggunakan perintah berikut:

   ::> lun igroup show

   Sistem merespon sebagai berikut:

   Vserver    Igroup        Protocol OS Type  Initiators
   ---------  ------------  -------- -------- ------------------------------------
   svm_name igroup_name iscsi    linux    iqn.1994-05.com.windows:abcdef12345

   Denganigroupdibuat, Anda siap untuk membuat LUNs dan memetakan mereka keigroup.

4. Langkah ini mengasumsikan bahwa Anda telah membuat iSCSI LUN. Jika Anda belum, lihatMembuat LUN iSCSIuntuk step-by-step instruksi untuk melakukannya.

   Buat pemetaan LUN dari LUN ke baru Andaigroup.

   ::> lun mapping create -vserver svm_name -path /vol/vol_name/lun_name -igroup igroup_name -lun-id lun_id

5. Konfirmasikan bahwa LUN dibuat, online, dan dipetakan dengan perintah berikut:

   ::> lun show -path /vol/vol_name/lun_name
   Vserver     Path                            State   Mapped   Type     Size
   ---------   ------------------------------- ------- -------- -------- --------
   svm_name  /vol/vol_name/lun_name online   mapped   windows  10GB

   Anda sekarang siap untuk menambahkan target iSCSI pada instance Windows Anda.

6. Mengambil alamat IP dariiscsi_1daniscsi_2antarmuka untuk SVM Anda menggunakan perintah berikut ini:

   ::> network interface show -vserver svm_name

   Logical    Status     Network            Current       Current Is
   Vserver     Interface  Admin/Oper Address/Mask       Node          Port    Home
   ----------- ---------- ---------- ------------------ ------------- ------- ----
   svm_name
               iscsi_1    up/up      172.31.0.143/20    FSxId0123456789abcdef8-01
                                                                      e0e     true
               iscsi_2    up/up      172.31.21.81/20    FSxId0123456789abcdef8-02
                                                                      e0e     true
               nfs_smb_management_1
                          up/up      198.19.250.177/20  FSxId0123456789abcdef8-01
                                                                      e0e     true
   3 entries were displayed.

   Dalam contoh ini, alamat IP dariiscsi_1adalah172.31.0.143daniscsi_2adalah172.31.21.81.

Pasang iSCSI LUN pada klien Windows

1. Di instans Windows, buka PowerShell terminal sebagai Administrator.

2. Anda akan membuat.ps1skrip yang melakukan hal berikut:

   • Menghubungkan ke setiap antarmuka iSCSI sistem file Anda.

   • Menambahkan dan mengkonfigurasi MPIO untuk iSCSI.

   • Menetapkan 4 sesi untuk setiap koneksi iSCSI, yang memungkinkan klien untuk mendorong hingga 20 Gb/s (2.500 MB/s) throughput agregat ke iSCSI LUN. Untuk informasi selengkapnya, lihatbandwidth jaringan instans Amazon EC2diPanduan Pengguna Amazon Elastic Compute Cloud untuk Instans Windows.

   Salin set berikut perintah ke dalam file untuk membuat.pslnaskah.

   • Gantiiscsi_1daniscsi_2dengan alamat IP yang Anda ambil di langkah sebelumnya.

   • Gantiec2_ipdengan alamat IP instans Windows Anda.

   #iSCSI IP addresses for Preferred and Standby subnets
   $TargetPortalAddresses = @("iscsi_1","iscsi_2")

   #iSCSI Initator IP Address (Local node IP address)
   $LocaliSCSIAddress = "ec2_ip"

   #Connect to FSx for NetApp ONTAP file system
   Foreach ($TargetPortalAddress in $TargetPortalAddresses) {
   New-IscsiTargetPortal -TargetPortalAddress $TargetPortalAddress
   -TargetPortalPortNumber 3260 -InitiatorPortalAddress $LocaliSCSIAddress
   }

   #Add MPIO support for iSCSI
   New-MSDSMSupportedHW -VendorId MSFT2005 -ProductId iSCSIBusType_0x9

   #Establish iSCSI connection
   1..4 | %{Foreach($TargetPortalAddress in $TargetPortalAddresses)
   {Get-IscsiTarget | Connect-IscsiTarget -IsMultipathEnabled $true -TargetPortalAddress
   $TargetPortalAddress -InitiatorPortalAddress $LocaliSCSIAddress -IsPersistent $true} }

   #Set the MPIO Policy to Round Robin
   Set-MSDSMGlobalDefaultLoadBalancePolicy -Policy RR

3. Jalankan aplikasi Manajemen Disk Windows. Buka kotak dialog Windows Run, dan masukkandiskmgmt.mscdan tekanENTER. Aplikasi Manajemen Disk terbuka.



4. Cari disk yang tidak terisi Ini adalah iSCSI LUN. Dalam contoh, Disk 1 adalah disk iSCSI. Hal ini offline.

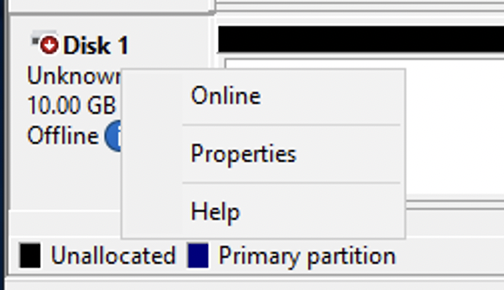

   Bawa volume online dengan menempatkan kursor di atasDisk 1dan klik kanan kemudian pilihOnline.

   catatan

   Anda dapat memodifikasi kebijakan jaringan area penyimpanan (SAN) sehingga volume baru secara otomatis dibawa secara online. Untuk informasi selengkapnya, lihatKebijakan SANdiReferensi Perintah Microsoft Windows Server.

5. Untuk menginisialisasi disk, letakkan kursor di atasDisk 1klik kanan, dan pilihInisialisasi. Dialog Inisialisasi muncul. PilihOKEmenginisialisasi disk.

6. Format disk seperti biasanya. Setelah pemformatan selesai, drive iSCSI muncul sebagai drive yang dapat digunakan pada klien Windows.
