Komponen arsitektur gudang data Amazon Redshift

Kami menyarankan Anda memiliki pemahaman dasar tentang komponen arsitektur inti di gudang data Amazon Redshift. Pengetahuan ini dapat membantu Anda lebih memahami cara mendesain kueri dan tabel Anda untuk kinerja yang optimal.

Gudang data di Amazon Redshift terdiri dari komponen arsitektur inti berikut:

• Cluster — Cluster, yang terdiri dari satu atau lebih node komputasi, adalah komponen infrastruktur inti dari gudang data Amazon Redshift. Node komputasi transparan untuk aplikasi eksternal, tetapi aplikasi klien Anda berinteraksi langsung dengan node pemimpin saja. Sebuah cluster tipikal memiliki dua atau lebih node komputasi. Node komputasi dikoordinasikan melalui node pemimpin.

• Leader node — Sebuah node pemimpin mengelola komunikasi untuk program klien dan semua node komputasi. Node pemimpin juga menyiapkan rencana untuk menjalankan kueri setiap kali kueri dikirimkan ke cluster. Setelah rencana siap, node pemimpin mengkompilasi kode, mendistribusikan kode yang dikompilasi ke node komputasi, dan kemudian menetapkan irisan data ke setiap node komputasi untuk memproses hasil kueri.

• Compute node — Sebuah node komputasi menjalankan query. Node pemimpin mengkompilasi kode untuk elemen individual dari rencana untuk menjalankan kueri dan menetapkan kode ke node komputasi individu. Node komputasi menjalankan kode yang dikompilasi dan mengirim hasil perantara kembali ke node pemimpin untuk agregasi akhir. Setiap node komputasi memiliki CPU khusus, memori, dan penyimpanan disk yang terpasang. Seiring bertambahnya beban kerja, Anda dapat meningkatkan kapasitas komputasi dan kapasitas penyimpanan klaster dengan meningkatkan jumlah node, memutakhirkan tipe node, atau keduanya.

• Node slice — Sebuah node komputasi dipartisi menjadi unit yang disebut irisan. Setiap irisan dalam node komputasi dialokasikan sebagian dari memori node dan ruang disk di mana ia memproses sebagian dari beban kerja yang ditugaskan ke node. Irisan kemudian bekerja secara paralel untuk menyelesaikan operasi. Data didistribusikan di antara irisan berdasarkan gaya distribusi dan kunci distribusi dari tabel tertentu. Distribusi data yang merata memungkinkan Amazon Redshift menetapkan beban kerja secara merata ke irisan dan memaksimalkan manfaat pemrosesan paralel. Jumlah irisan per node komputasi ditentukan berdasarkan jenis node. Untuk informasi selengkapnya, lihat Cluster dan node di Amazon Redshift di dokumentasi Amazon Redshift.

• Massively parallel processing (MPP) — Amazon Redshift menggunakan arsitektur MPP untuk memproses data dengan cepat, bahkan kueri yang kompleks dan data dalam jumlah besar. Beberapa node komputasi menjalankan kode kueri yang sama pada bagian data untuk memaksimalkan pemrosesan paralel.

• Aplikasi klien — Amazon Redshift terintegrasi dengan berbagai ekstrak, transformasi, dan pemuatan (ETL), pelaporan intelijen bisnis (BI), penambangan data, dan alat analitik. Semua aplikasi klien berkomunikasi dengan cluster melalui node pemimpin saja.

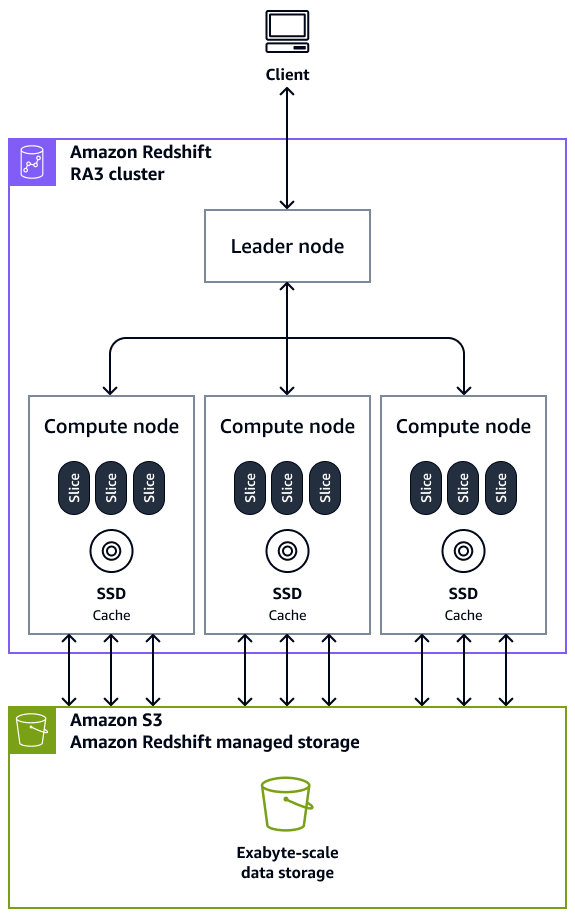

Diagram berikut menunjukkan bagaimana komponen arsitektur gudang data Amazon Redshift bekerja sama untuk mempercepat kueri.
