Visualizza le metriche con Amazon CloudWatch

Durante un contatto, acquisisce e invia AWS Ground Station automaticamente i dati CloudWatch per l'analisi. I tuoi dati possono essere visualizzati nella CloudWatch console Amazon. Per ulteriori informazioni sull'accesso e sui CloudWatch parametri, consulta Using Amazon CloudWatch Metrics.

AWS Ground Station Metriche e dimensioni

Quali parametri sono disponibili?

Le seguenti metriche sono disponibili presso. AWS Ground Station

Nota

Le metriche specifiche emesse dipendono dalle AWS Ground Station funzionalità utilizzate. A seconda della configurazione, può essere emesso solo un sottoinsieme delle metriche seguenti.

Parametro Dimensioni parametro Descrizione

AzimuthAngle

SatelliteId

L'angolo azimutale dell'antenna. Il vero nord è di 0 gradi e l'est è di 90 gradi.

Unità: gradi

BitErrorRate

Canale, polarizzazione, SatelliteId

Il tasso di errore sui bit in un determinato numero di trasmissioni di bit. Gli errori di bit sono causati da rumore, distorsione o interferenza

Unità: errori di bit per unità di tempo

BlockErrorRate

Canale, polarizzazione, SatelliteId

Il tasso di errore dei blocchi in un determinato numero di blocchi ricevuti. Gli errori dei blocchi sono causati da interferenze.

Unità: Blocchi errati/Numero totale di blocchi

CarrierFrequencyRecovery_Cn0

Categoria, Config, SatelliteId

Rapporto tra portante e densità di rumore per unità di larghezza di banda.

Unità: Decibel-Hertz (dB-Hz)

CarrierFrequencyRecovery_Locked

Categoria, Config, SatelliteId

Impostato su 1 quando il circuito di recupero della frequenza portante del demodulatore è bloccato e 0 quando è sbloccato.

Unità: senza unità

CarrierFrequencyRecovery_OffsetFrequency_Hz

Categoria, Config, SatelliteId

L'offset tra il centro del segnale stimato e la frequenza centrale ideale. Ciò è causato dallo spostamento Doppler e dall'offset dell'oscillatore locale tra il veicolo spaziale e il sistema di antenna.

Unità: hertz (Hz)

ElevationAngle

SatelliteId

L'angolo di elevazione dell'antenna. L'orizzonte è di 0 gradi e lo zenit è di 90 gradi.

Unità: gradi

Es/N0

Canale, polarizzazione, SatelliteId

Il rapporto tra l'energia per simbolo e la densità spettrale della potenza del rumore.

Unità: decibel (dB)

ReceivedPower

Polarizzazione, SatelliteId

La potenza del segnale misurata nel demodulatore/decodificatore.

Unità: decibel rispetto ai milliwatt () dBm

SymbolTimingRecovery_ErrorVectorMagnitude

Categoria, Config, SatelliteId

La grandezza del vettore di errore tra i simboli ricevuti e i punti ideali della costellazione.

Unità: percentuale

SymbolTimingRecovery_Locked

Categoria, Config, SatelliteId

Impostato su 1 quando il ciclo di ripristino del simbolo del demodulatore è bloccato e 0 quando è sbloccato

Unità: senza unità

SymbolTimingRecovery_OffsetSymbolRate

Categoria, Config, SatelliteId

L'offset tra la frequenza simbolica stimata e la frequenza simbolica del segnale ideale. Ciò è causato dallo spostamento Doppler e dall'offset dell'oscillatore locale tra il veicolo spaziale e il sistema di antenna.

Unità: simboli/secondo

Per quali dimensioni vengono utilizzate? AWS Ground Station

È possibile filtrare AWS Ground Station i dati utilizzando le seguenti dimensioni.

Dimensione Descrizione

Category

Demodulazione o decodifica.

Channel

I canali per ogni contatto includono Uno, Due, I (in fase) e Q (quadratura).

Config

Un'antenna downlink demod decode config arn.

Polarization

La polarizzazione per ogni contatto include LHCP (Polarizzata circolare sinistra) o RHCP (Polarizzata circolare destra).

SatelliteId

L'ID satellitare contiene il satellite per ARN i tuoi contatti.

Visualizzazione dei parametri

Quando si visualizzano i parametri grafici, è importante notare che la finestra di aggregazione determina la modalità di visualizzazione dei parametri. Ogni parametro in un contatto può essere visualizzata come dati al secondo per 3 ore dopo la ricezione dei dati. I tuoi dati verranno aggregati da CloudWatch Metrics come dati al minuto dopo la scadenza di quel periodo di 3 ore. Se devi visualizzare le metriche in base a una misurazione di dati al secondo, ti consigliamo di visualizzarli entro il periodo di 3 ore dalla ricezione dei dati o di conservarli al di fuori delle Metriche. CloudWatch Per ulteriori informazioni sulla CloudWatch conservazione, consulta Amazon CloudWatch concepts - Metric retention.

Inoltre, i dati acquisiti entro i primi 60 secondi non conterranno informazioni sufficienti per produrre parametri significativi e probabilmente non verranno visualizzati. Per visualizzare metriche significative, si consiglia di visualizzare i dati dopo 60 secondi.

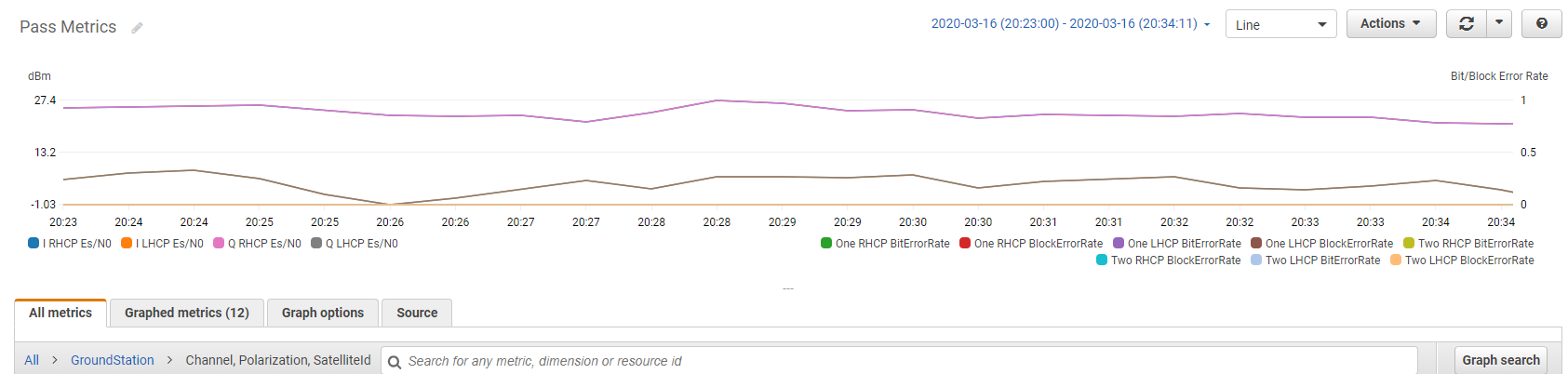

Graph showing pass metrics with dBm and error rate lines over time during 11 minutes of a contact.

Per ulteriori informazioni sulla rappresentazione grafica delle AWS Ground Station metriche in CloudWatch, consulta Graphing Metrics.

Per visualizzare i parametri tramite la console

  1. Apri la console. CloudWatch

  2. Nel riquadro di navigazione, seleziona Parametri.

  3. Selezionare lo spazio dei nomi GroundStation.

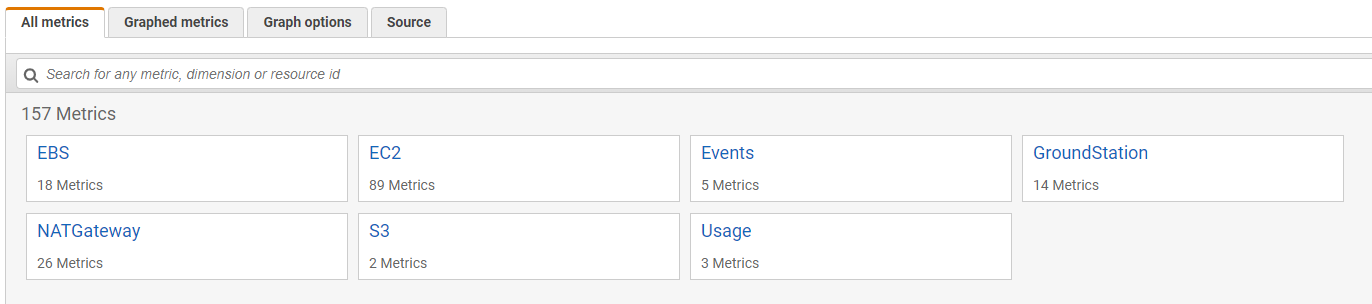

    Interface showing metrics categorized by AWS services used, including a tile for AWS Ground Station, which will appear after metrics have been emitted from the service.

  4. Seleziona le dimensioni metriche desiderate (ad esempio, Canale, Polarizzazione, SatelliteId).

    Metrics interface showing "All metrics" tab with metrics grouped by dimensions, "Channel, Polarization, SatelliteId" and "Polarization, SatelliteId."

  5. La scheda All metrics (Tutti i parametri) visualizza tutti i parametri per tale dimensione nello spazio dei nomi. Puoi eseguire le operazioni indicate di seguito:

    1. Per ordinare la tabella, utilizza l'intestazione della colonna.

    2. Per rappresentare graficamente una metrica, seleziona la casella di controllo associata alla metrica. Per selezionare tutte le metriche, seleziona la casella di controllo nella riga del titolo della tabella.

    3. Per filtrare per risorsa, scegli l'ID della risorsa e quindi Add to search (Aggiungi alla ricerca).

    4. Per filtrare in base a un parametro, scegli il nome del parametro e quindi Add to search (Aggiungi alla ricerca).

Per visualizzare le metriche utilizzando AWS CLI

  1. Assicurati che AWS CLI sia installato. Per informazioni sull'installazione AWS CLI, consulta Installazione della AWS CLI versione 2.

  2. Utilizza il get-metric-datametodo di CloudWatch CLI per generare un file che può essere modificato per specificare le metriche che ti interessano e quindi essere utilizzato per eseguire query su tali metriche.

    Per fare ciò, esegui quanto segue:. aws cloudwatch get-metric-data --generate-cli-skeleton Questo genererà un output simile a:


        {
           "MetricDataQueries": [
              {
                 "Id": "",
                 "MetricStat": {
                    "Metric": {
                       "Namespace": "",
                       "MetricName": "",
                       "Dimensions": [
                          {
                             "Name": "",
                             "Value": ""
                          }
                       ]
                    },
                    "Period": 0,
                    "Stat": "",
                    "Unit": "Seconds"
                 },
                 "Expression": "",
                 "Label": "",
                 "ReturnData": true,
                 "Period": 0,
                 "AccountId": ""
              } ],
           "StartTime": "1970-01-01T00:00:00",
           "EndTime": "1970-01-01T00:00:00",
           "NextToken": "",
           "ScanBy": "TimestampDescending",
           "MaxDatapoints": 0,
           "LabelOptions": {
              "Timezone": ""
           }
        }

  3. Elenca le CloudWatch metriche disponibili aws cloudwatch list-metrics eseguendo.

    Se l'hai usato di recente AWS Ground Station, il metodo dovrebbe restituire un output contenente voci come:


        ...
        {
           "Namespace": "AWS/GroundStation",
           "MetricName": "ReceivedPower",
           "Dimensions": [
              {
                 "Name": "Polarization",
                 "Value": "LHCP"
              },
              {
                 "Name": "SatelliteId",
                 "Value": "arn:aws:groundstation::111111111111:satellite/aaaaaaaa-bbbb-cccc-dddd-eeeeeeeeeeee"
              }
           ]
       },
       ...
    Nota

    A causa di una limitazione di CloudWatch, se sono trascorse più di 2 settimane dall'ultimo utilizzo AWS Ground Station, dovrai controllare manualmente la tabella delle metriche disponibili per trovare i nomi e le dimensioni delle metriche nello spazio dei nomi delle AWS/GroundStation metriche. Per ulteriori informazioni sulla limitazione, consulta: Visualizza le metriche CloudWatch disponibili

  4. Modifica il JSON file creato nel passaggio 2 in modo che corrisponda ai valori richiesti del passaggio 3, ad esempioSatelliteId, e Polarization delle tue metriche. Assicurati inoltre di aggiornare i StartTime EndTime valori e in modo che corrispondano al tuo contatto. Per esempio:


         {
            "MetricDataQueries": [
               {
                  "Id": "receivedPowerExample",
                  "MetricStat": {
                     "Metric": {
                        "Namespace": "AWS/GroundStation",
                        "MetricName": "ReceivedPower",
                        "Dimensions": [
                           {
                              "Name": "SatelliteId",
                              "Value": "arn:aws:groundstation::111111111111:satellite/aaaaaaaa-bbbb-cccc-dddd-eeeeeeeeeeee"
                           },
                           {
                              "Name": "Polarization",
                              "Value": "RHCP"
                           }
                        ]
                     },
                     "Period": 300,
                     "Stat": "Maximum",
                     "Unit": "None"
                  },
                  "Label": "ReceivedPowerExample",
                  "ReturnData": true
               }
            ],
            "StartTime": "2024-02-08T00:00:00",
            "EndTime": "2024-04-09T00:00:00"
         }
    Nota

    AWS Ground Station pubblica le metriche ogni 1-60 secondi, a seconda della metrica. Le metriche non verranno restituite se il Period campo ha un valore inferiore al periodo di pubblicazione della metrica.

  5. Esegui aws cloudwatch get-metric-data con il file di configurazione creato nei passaggi precedenti. Un esempio è fornito di seguito.

    aws cloudwatch get-metric-data --cli-input-json file://<nameOfConfigurationFileCreatedInStep2>.json

I parametri verranno fornite con i timestamp del tuo contatto. Di seguito viene fornito un esempio di output AWS Ground Station delle metriche.


{
   "MetricDataResults": [
      {
         "Id": "receivedPowerExample",
         "Label": "ReceivedPowerExample",
         "Timestamps": [
            "2024-04-08T18:35:00+00:00",
            "2024-04-08T18:30:00+00:00",
            "2024-04-08T18:25:00+00:00"
         ],
         "Values": [
            -33.30191555023193,
            -31.46100273132324,
            -32.13915576934814
         ],
         "StatusCode": "Complete"
      }
   ],
   "Messages": []
}
