Bluetooth Low Energy ライブラリ

Bluetooth Low Energy ミドルウェア API を呼び出す前に、Bluetooth Low Energy ハードウェアドライバーを初期化します。

Bluetooth Low Energy を有効にします。

IotBLE_Init() でミドルウェアを初期化します。

API を呼び出す前に、Bluetooth Low Energy ハードウェアドライバーを初期化します。ドライバーの初期化は、Bluetooth Low Energy 低レベル API の一部ではありません。

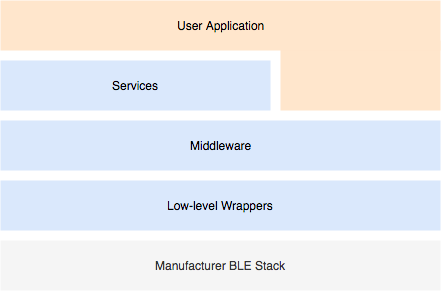

Bluetooth Low Energy 低レベル API は、能力とリソースを最適化するために Bluetooth Low Energy スタックへの呼び出しを有効/無効にします。API を呼び出す前に Bluetooth Low Energy を有効にする必要があります。

const BTInterface_t * pxIface = BTGetBluetoothInterface();
xStatus = pxIface->pxEnable( 0 );

Bluetooth マネージャーには、Bluetooth Low Energy と Bluetooth classic の両方に共通の API が含まれています。共通マネージャーのコールバックは、2 番目に初期化する必要があります。

xStatus = xBTInterface.pxBTInterface->pxBtManagerInit( &xBTManagerCb );

Bluetooth Low Energy アダプタは、共通 API の上部に適合します。共通 API を初期化したように、コールバックを初期化する必要があります。

xBTInterface.pxBTLeAdapterInterface = ( BTBleAdapter_t * ) xBTInterface.pxBTInterface->pxGetLeAdapter();
xStatus = xBTInterface.pxBTLeAdapterInterface->pxBleAdapterInit( &xBTBleAdapterCb );

新しいユーザーアプリケーションの登録

xBTInterface.pxBTLeAdapterInterface->pxRegisterBleApp( pxAppUuid );

GATT サーバーへのコールバックを初期化します。

xBTInterface.pxGattServerInterface = ( BTGattServerInterface_t * ) xBTInterface.pxBTLeAdapterInterface->ppvGetGattServerInterface();
xBTInterface.pxGattServerInterface->pxGattServerInit( &xBTGattServerCb );

Bluetooth Low Energy アダプタを初期化すると、GATT サーバーを追加できます。GATT サーバーは一度に 1 つしか登録できません。

xStatus = xBTInterface.pxGattServerInterface->pxRegisterServer( pxAppUuid );

セキュアな接続のみ、MTU サイズなどのアプリケーションプロパティを設定します。

xStatus = xBTInterface.pxBTInterface->pxSetDeviceProperty( &pxProperty[ usIndex ] );

アプリケーションで、広告 UUID を設定します。

static const BTUuid_t _advUUID =
{
    .uu.uu128 = IOT_BLE_ADVERTISING_UUID,
    .ucType   = eBTuuidType128
};

次に、IotBle_SetCustomAdvCb コールバック関数を定義します。

void IotBle_SetCustomAdvCb( IotBleAdvertisementParams_t * pAdvParams,  IotBleAdvertisementParams_t * pScanParams)
{
    memset(pAdvParams, 0, sizeof(IotBleAdvertisementParams_t));
    memset(pScanParams, 0, sizeof(IotBleAdvertisementParams_t));

    /* Set advertisement message */
    pAdvParams->pUUID1 = &_advUUID;
    pAdvParams->nameType = BTGattAdvNameNone;

    /* This is the scan response, set it back to true. */
    pScanParams->setScanRsp = true;
    pScanParams->nameType = BTGattAdvNameComplete;
}

このコールバックにより、広告メッセージの UUID とスキャン応答のフルネームを送信します。

vendors/vendor/boards/board/aws_demos/config_files/iot_ble_config.h を開き、IOT_BLE_SET_CUSTOM_ADVERTISEMENT_MSG を 1 に設定します。これにより IotBle_SetCustomAdvCb コールバックがトリガーされます。

サービスの特性と記述子の UUID を作成します。

#define xServiceUUID_TYPE \
{\
    .uu.uu128 = gattDemoSVC_UUID, \
    .ucType   = eBTuuidType128 \
}
#define xCharCounterUUID_TYPE \
{\
    .uu.uu128 = gattDemoCHAR_COUNTER_UUID,\
    .ucType   = eBTuuidType128\
}
#define xCharControlUUID_TYPE \
{\
    .uu.uu128 = gattDemoCHAR_CONTROL_UUID,\
    .ucType   = eBTuuidType128\
}
#define xClientCharCfgUUID_TYPE \
{\
    .uu.uu16 = gattDemoCLIENT_CHAR_CFG_UUID,\
    .ucType  = eBTuuidType16\
}

特性と記述子のハンドルを登録するバッファを作成します。

static uint16_t usHandlesBuffer[egattDemoNbAttributes];

属性テーブルを作成します。いくつかの RAM を保存するには、テーブルを const として定義します。

static const BTAttribute_t pxAttributeTable[] = {
     {
         .xServiceUUID =  xServiceUUID_TYPE
     },
    {
         .xAttributeType = eBTDbCharacteristic,
         .xCharacteristic =
         {
              .xUuid = xCharCounterUUID_TYPE,
              .xPermissions = ( IOT_BLE_CHAR_READ_PERM ),
              .xProperties = ( eBTPropRead | eBTPropNotify )
          }
     },
     {
         .xAttributeType = eBTDbDescriptor,
         .xCharacteristicDescr =
         {
             .xUuid = xClientCharCfgUUID_TYPE,
             .xPermissions = ( IOT_BLE_CHAR_READ_PERM | IOT_BLE_CHAR_WRITE_PERM )
          }
     },
    {
         .xAttributeType = eBTDbCharacteristic,
         .xCharacteristic =
         {
              .xUuid = xCharControlUUID_TYPE,
              .xPermissions = ( IOT_BLE_CHAR_READ_PERM | IOT_BLE_CHAR_WRITE_PERM  ),
              .xProperties = ( eBTPropRead | eBTPropWrite )
          }
     }
};

コールバックの配列を作成します。このコールバックの配列は、上で定義されたテーブル配列と同じ順序に従う必要があります。

たとえば、xCharCounterUUID_TYPE がアクセスされたとき vReadCounter がトリガーされ、vWriteCommand がアクセスされたとき xCharControlUUID_TYPE がトリガーされる場合、配列を次のように定義します。

static const IotBleAttributeEventCallback_t pxCallBackArray[egattDemoNbAttributes] =
    {
  NULL,
  vReadCounter,
  vEnableNotification,
  vWriteCommand
};

サービスを作成します。

static const BTService_t xGattDemoService =
{
  .xNumberOfAttributes = egattDemoNbAttributes,
  .ucInstId = 0,
  .xType = eBTServiceTypePrimary,
  .pusHandlesBuffer = usHandlesBuffer,
  .pxBLEAttributes = (BTAttribute_t *)pxAttributeTable
};

前のステップで作成した構造を使用して、API IotBle_CreateService を呼び出します。ミドルウェアは、すべてのサービスの作成に同期するため、IotBle_AddCustomServicesCb コールバックがトリガーされるとき、新しいサービスは既に定義されている必要があります。

1. vendors/vendor/boards/board/aws_demos/config_files/iot_ble_config.h で IOT_BLE_ADD_CUSTOM_SERVICES を 1 に設定します。

2. アプリケーションで IotBle_AddCustomServicesCb を作成します。

   void IotBle_AddCustomServicesCb(void)
   {
       BTStatus_t xStatus;
       /* Select the handle buffer. */
       xStatus = IotBle_CreateService( (BTService_t *)&xGattDemoService, (IotBleAttributeEventCallback_t *)pxCallBackArray );
   }
