ハードウェアアプライアンスの物理的なインストール
アプライアンスには 1U フォームファクタがあり、国際電気標準会議 (IEC) 準拠の 19 インチラックに収まります。次の図は、ハードウェアアプライアンスの寸法を示しています。
前提条件
ハードウェアアプライアンスをインストールするには、次のコンポーネントが必要です。
-
電源ケーブル: 1 つは必須です。2 つを推奨します。
-
サポートされているネットワークケーブル (ハードウェアアプライアンスに含まれるネットワークインターフェイスカード (NIC) によって異なります）。Twinax Copper DAC、 SFP+ 光学モジュール (Intel 互換) または Base-T 銅トランシーバSFPー。
-
キーボードとモニター、またはキーボード、ビデオ、マウス (KVM) スイッチソリューション。
注記
以下の手順を実行する前に、Storage Gateway ハードウェアアプライアンスのネットワークとファイアウォールに関する要件 に記載されている、Storage Gateway ハードウェアアプライアンスに関するすべての要件を満たしていることを確認します。
ハードウェアアプライアンスを物理的にインストールするには
-
ハードウェアアプライアンスの箱から取り出し、ボックスに記載されている手順に従ってサーバーをラックマウントします。

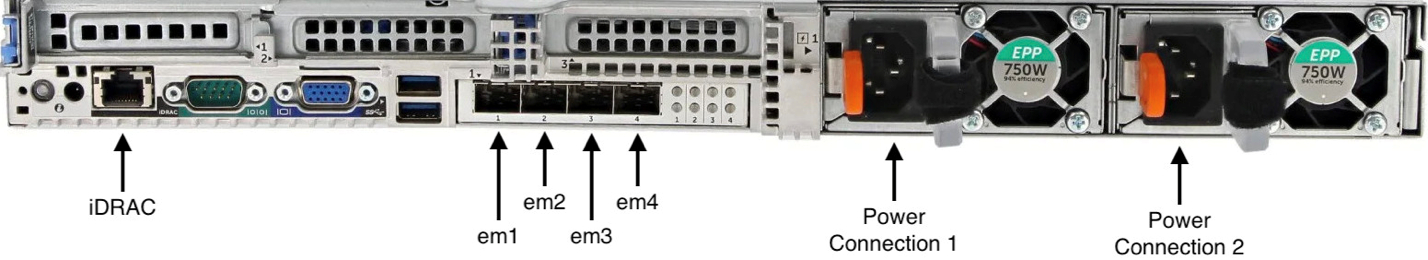

次の図は、電源、イーサネット、、USBモニター、キーボード、i を接続するポートを備えたハードウェアアプライアンスの背面を示していますDRAC。
-
2 つの電源装置のそれぞれに電源を接続します。1 つの電源接続のみを使用することも可能ですが、両方の電源への接続を推奨します。
-
イーサネットケーブルを
em1ポートに接続し、インターネットの常時接続を提供します。em1ポートは、背面で左から右に並ぶ 4 つの物理ネットワークポートの 1 つめのポートです。注記
ハードウェアアプライアンスはVLANトランキングをサポートしていません。ハードウェアアプライアンスをトランクされていないポートとして接続するスイッチVLANポートを設定します。
-
キーボードとモニターを接続します。
-
次のイメージに示すように、前面パネルの電源ボタンを押して、サーバーの電源をオンにします。
