針對 Amazon EKS 的 Kubernetes 網路政策進行故障診斷

這是 Amazon VPC CNI 網路政策功能的疑難排解指南。

本指南涵蓋：

安裝資訊、CRD 和 RBAC 許可新的 policyendpoints CRD 和許可
診斷網路政策問題時要檢查的日誌網路政策日誌
執行 eBPF SDK 工具集合以進行疑難排解
已知問題和解決方案已知問題和解決方案

注意

請注意，網路政策僅適用於 Kubernetes Deployments 製作的 Pod。如需 VPC CNI 中網路政策的更多限制，請參閱考量事項。

您可以透過讀取網路政策日誌並從 eBPF SDK 執行工具，對使用網路政策的網路連線進行疑難排解和調查。包含的 eBPF 開發套件

新的 `policyendpoints` CRD 和許可

CRD： policyendpoints.networking.k8s.aws
Kubernetes API：apiservice稱為 v1.networking.k8s.io
Kubernetes 資源： Kind: NetworkPolicy
RBAC：ClusterRole稱為 aws-node(VPC CNI)，ClusterRole稱為 eks:network-policy-controller(EKS 叢集控制平面中的網路政策控制器）

對於網路政策，VPC CNI 會建立新的 CustomResourceDefinition(CRD)，稱為 policyendpoints.networking.k8s.aws。VPC CNI 必須具有許可，才能建立 CRD 並為此項目建立 CustomResources (CR)，以及 VPC CNI () 安裝的其他 CRDeniconfigs.crd.k8s.amazonaws.com。這兩個 CRDs都可在 GitHub 的 crds.yaml 檔案中取得。具體而言，VPC CNI 必須具有的「get」、「list」和「watch」動詞許可policyendpoints。

Kubernetes 網路政策是apiservice名為的一部分v1.networking.k8s.io，這apiversion: networking.k8s.io/v1位於您的政策 YAML 檔案中。VPC CNI DaemonSet 必須具有許可才能使用 Kubernetes API 的此部分。

VPC CNI 許可位於ClusterRole稱為的中aws-node。請注意，ClusterRole物件不會在命名空間中分組。以下顯示叢集aws-node的：


kubectl get clusterrole aws-node -o yaml


apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    app.kubernetes.io/instance: aws-vpc-cni
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: aws-node
    app.kubernetes.io/version: v1.19.4
    helm.sh/chart: aws-vpc-cni-1.19.4
    k8s-app: aws-node
  name: aws-node
rules:
- apiGroups:
  - crd.k8s.amazonaws.com
  resources:
  - eniconfigs
  verbs:
  - list
  - watch
  - get
- apiGroups:
  - ""
  resources:
  - namespaces
  verbs:
  - list
  - watch
  - get
- apiGroups:
  - ""
  resources:
  - pods
  verbs:
  - list
  - watch
  - get
- apiGroups:
  - ""
  resources:
  - nodes
  verbs:
  - list
  - watch
  - get
- apiGroups:
  - ""
  - events.k8s.io
  resources:
  - events
  verbs:
  - create
  - patch
  - list
- apiGroups:
  - networking.k8s.aws
  resources:
  - policyendpoints
  verbs:
  - get
  - list
  - watch
- apiGroups:
  - networking.k8s.aws
  resources:
  - policyendpoints/status
  verbs:
  - get
- apiGroups:
  - vpcresources.k8s.aws
  resources:
  - cninodes
  verbs:
  - get
  - list
  - watch
  - patch

此外，新的控制器會在每個 EKS 叢集的控制平面中執行。控制器使用ClusterRole稱為的許可eks:network-policy-controller。以下顯示叢集eks:network-policy-controller的：


kubectl get clusterrole eks:network-policy-controller -o yaml


apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    app.kubernetes.io/name: amazon-network-policy-controller-k8s
  name: eks:network-policy-controller
rules:
- apiGroups:
  - ""
  resources:
  - namespaces
  verbs:
  - get
  - list
  - watch
- apiGroups:
  - ""
  resources:
  - pods
  verbs:
  - get
  - list
  - watch
- apiGroups:
  - ""
  resources:
  - services
  verbs:
  - get
  - list
  - watch
- apiGroups:
  - networking.k8s.aws
  resources:
  - policyendpoints
  verbs:
  - create
  - delete
  - get
  - list
  - patch
  - update
  - watch
- apiGroups:
  - networking.k8s.aws
  resources:
  - policyendpoints/finalizers
  verbs:
  - update
- apiGroups:
  - networking.k8s.aws
  resources:
  - policyendpoints/status
  verbs:
  - get
  - patch
  - update
- apiGroups:
  - networking.k8s.io
  resources:
  - networkpolicies
  verbs:
  - get
  - list
  - patch
  - update
  - watch

網路政策日誌

VPC CNI 的每個決策都會記錄在流程日誌中，網路政策是否允許或拒絕連線。每個節點上的網路政策日誌均包含具有網路政策的每個 Pod 之流程日誌。網路政策日誌會儲存於 /var/log/aws-routed-eni/network-policy-agent.log。以下範例來自於 network-policy-agent.log 檔案：


{"level":"info","timestamp":"2023-05-30T16:05:32.573Z","logger":"ebpf-client","msg":"Flow Info: ","Src
IP":"192.168.87.155","Src Port":38971,"Dest IP":"64.6.160","Dest
Port":53,"Proto":"UDP","Verdict":"ACCEPT"}

網路政策日誌預設為停用。若要啟用網路政策日誌，請遵循下列步驟：

注意

網路政策日誌需要 VPC CNI aws-nodeDaemonSet資訊清單中aws-network-policy-agent容器的額外 1 個 vCPU。

Amazon EKS 附加元件

AWS Management Console

開啟 Amazon EKS 主控台。
在左側導覽窗格中，選取叢集，然後選取您要為其設定 Amazon VPC CNI 附加元件的叢集名稱。
選擇附加元件索引標籤。
選取附加元件方塊右上方的方塊，然後選擇 Edit (編輯)。
在設定 Amazon VPC CNI 頁面上：
1. 在版本下拉式清單中，選取 v1.14.0-eksbuild.3 或更高版本。
2. 展開選用組態設定。
3. 輸入最上層 JSON 金鑰 "nodeAgent":，且值為具有組態值中的金鑰 "enablePolicyEventLogs": 與 "true" 的值之物件。產生的文字必須是有效的 JSON 物件。下列範例顯示網路政策和網路政策日誌已啟用，網路政策日誌會傳送至 CloudWatch Logs：
```
{
    "enableNetworkPolicy": "true",
    "nodeAgent": {
        "enablePolicyEventLogs": "true"
    }
}
```

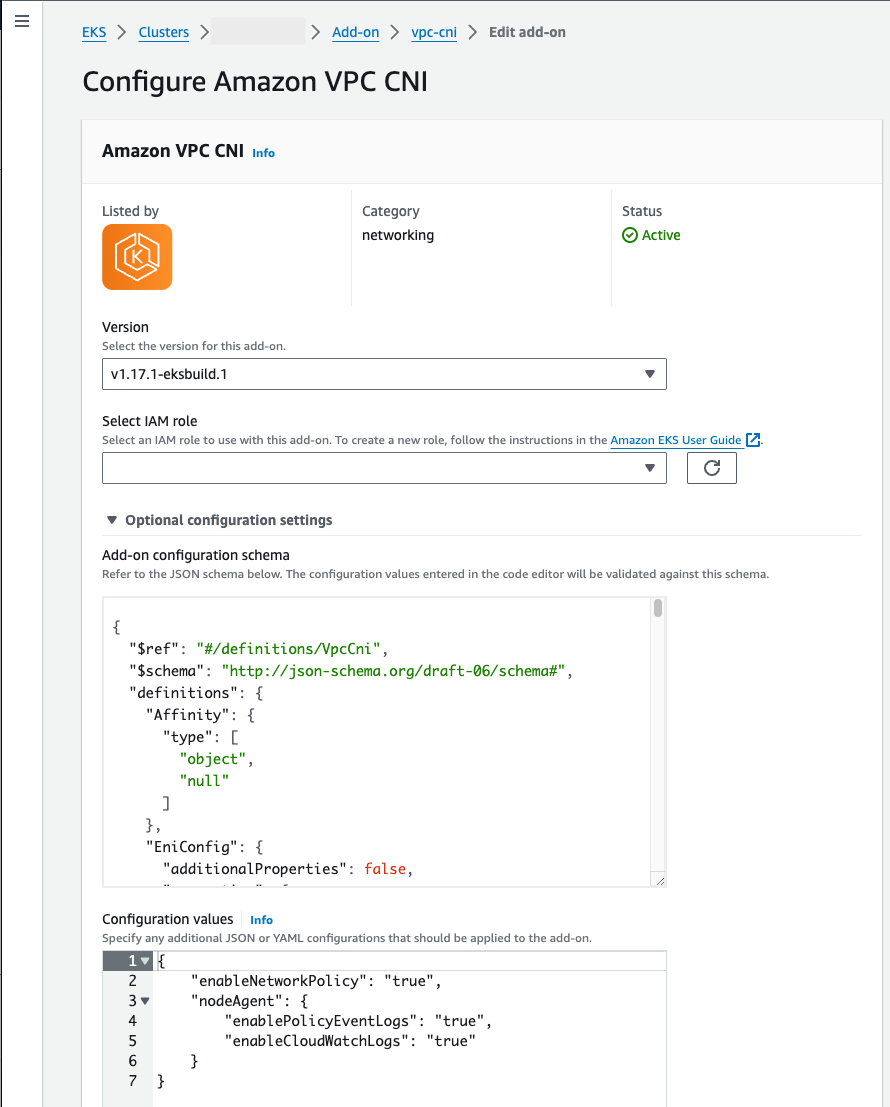

下列螢幕擷取畫面展示了案例的範例。

<shared id="consolelong"/>，顯示選用組態中具有網路政策和 CloudWatch Logs 的 VPC CNI 附加元件。

AWS CLI

執行下列 AWS CLI 命令。將 my-cluster 取代為您的叢集名稱，並將 IAM 角色 ARN 取代為您正在使用的角色。


aws eks update-addon --cluster-name my-cluster --addon-name vpc-cni --addon-version v1.14.0-eksbuild.3 \
    --service-account-role-arn arn:aws: iam::123456789012:role/AmazonEKSVPCCNIRole \
    --resolve-conflicts PRESERVE --configuration-values '{"nodeAgent": {"enablePolicyEventLogs": "true"}}'

自我管理附加元件

Helm

如果您已透過安裝適用於 Kubernetes 的 Amazon VPC CNI 外掛程式helm，您可以更新組態以寫入網路政策日誌。

執行下列命令以啟用網路政策。


helm upgrade --set nodeAgent.enablePolicyEventLogs=true aws-vpc-cni --namespace kube-system eks/aws-vpc-cni

kubectl

如果您已透過安裝適用於 Kubernetes 的 Amazon VPC CNI 外掛程式kubectl，您可以更新組態以寫入網路政策日誌。

在您的編輯器中開啟 aws-node DaemonSet。
```
kubectl edit daemonset -n kube-system aws-node
```
在 VPC CNI aws-nodeDaemonSet資訊清單中 args: aws-network-policy-agent 容器中true的 --enable-policy-event-logs=false命令引數中false，將取代為。
```
     - args:
        - --enable-policy-event-logs=true
```

將網路政策日誌傳送到 Amazon CloudWatch Logs

您可以使用 Amazon CloudWatch Logs 這一類服務來監控網路政策日誌。您可以使用下列方法將網路政策日誌傳送到 CloudWatch Logs。

對於 EKS 叢集，政策日誌將位於下，/aws/eks/cluster-name/cluster/對於自我管理的 K8S 叢集，日誌將放置在下/aws/k8s-cluster/cluster/。

使用適用於 Kubernetes 的 Amazon VPC CNI 外掛程式傳送網路政策日誌

如果您啟用網路政策，系統會將第二個容器新增至節點代理程式的 aws-node Pod。此節點代理程式可以將網路政策日誌傳送到 CloudWatch Logs。

注意

網路政策日誌僅會由節點代理程式傳送。不包含 VPC CNI 製作的其他日誌。

先決條件

將下列許可作為一節或個別政策新增至您用於 VPC CNI 的 IAM 角色。


{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Sid": "VisualEditor0",
            "Effect": "Allow",
            "Action": [
                "logs:DescribeLogGroups",
                "logs:CreateLogGroup",
                "logs:CreateLogStream",
                "logs:PutLogEvents"
            ],
            "Resource": "*"
        }
    ]
}

Amazon EKS 附加元件

AWS Management Console

開啟 Amazon EKS 主控台。
在左側導覽窗格中，選取叢集，然後選取您要為其設定 Amazon VPC CNI 附加元件的叢集名稱。
選擇附加元件索引標籤。
選取附加元件方塊右上方的方塊，然後選擇 Edit (編輯)。
在設定 Amazon VPC CNI 頁面上：
1. 在版本下拉式清單中，選取 v1.14.0-eksbuild.3 或更高版本。
2. 展開選用組態設定。
3. 輸入最上層 JSON 金鑰 "nodeAgent":，且值為具有組態值中的金鑰 "enableCloudWatchLogs": 與 "true" 的值之物件。產生的文字必須是有效的 JSON 物件。下列範例顯示網路政策和網路政策日誌已啟用，日誌會傳送至 CloudWatch Logs：
```
{
    "enableNetworkPolicy": "true",
    "nodeAgent": {
        "enablePolicyEventLogs": "true",
        "enableCloudWatchLogs": "true",
    }
}
```

下列螢幕擷取畫面展示了案例的範例。

AWS CLI

執行下列 AWS CLI 命令。將 my-cluster 取代為您的叢集名稱，並將 IAM 角色 ARN 取代為您正在使用的角色。


aws eks update-addon --cluster-name my-cluster --addon-name vpc-cni --addon-version v1.14.0-eksbuild.3 \
    --service-account-role-arn arn:aws: iam::123456789012:role/AmazonEKSVPCCNIRole \
    --resolve-conflicts PRESERVE --configuration-values '{"nodeAgent": {"enablePolicyEventLogs": "true", "enableCloudWatchLogs": "true"}}'

自我管理附加元件

Helm

如果您已透過安裝適用於 Kubernetes 的 Amazon VPC CNI 外掛程式helm，您可以更新組態，將網路政策日誌傳送至 CloudWatch Logs。

執行下列命令來啟用網路政策日誌，並將其傳送至 CloudWatch Logs。


helm upgrade --set nodeAgent.enablePolicyEventLogs=true --set nodeAgent.enableCloudWatchLogs=true aws-vpc-cni --namespace kube-system eks/aws-vpc-cni

kubectl

在您的編輯器中開啟 aws-node DaemonSet。
```
kubectl edit daemonset -n kube-system aws-node
```
false 將取代true為兩個命令引數--enable-cloudwatch-logs=false中的，--enable-policy-event-logs=false並在 VPC CNI aws-nodeDaemonSet資訊清單中args:aws-network-policy-agent容器中的中取代。
```
     - args:
        - --enable-policy-event-logs=true
        - --enable-cloudwatch-logs=true
```

使用 Fluent Bit 傳送網路政策日誌 `DaemonSet`

如果您在中使用 Fluent Bit 從節點DaemonSet傳送日誌，您可以新增組態，以包含來自網路政策的網路政策日誌。您可以使用下列範例組態：


    [INPUT]
        Name              tail
        Tag               eksnp.*
        Path              /var/log/aws-routed-eni/network-policy-agent*.log
        Parser            json
        DB                /var/log/aws-routed-eni/flb_npagent.db
        Mem_Buf_Limit     5MB
        Skip_Long_Lines   On
        Refresh_Interval  10

包含的 eBPF 開發套件

適用於 Kubernetes 的 Amazon VPC CNI 外掛程式會在節點上安裝 eBPF SDK 工具集合。您可以使用 eBPF SDK 工具來識別網路政策的問題。例如，下列命令會列出目前在節點上執行的程式。


sudo /opt/cni/bin/aws-eks-na-cli ebpf progs

若要執行此命令，您可以使用任何方法連接到節點。

已知問題和解決方案

下列各節說明 Amazon VPC CNI 網路政策功能及其解決方案的已知問題。

儘管 enable-policy-event-logs 設定為 false，但產生的網路政策日誌

問題：即使enable-policy-event-logs設定設為，EKS VPC CNI 也會產生網路政策日誌false。

解決方案： enable-policy-event-logs設定只會停用政策「決策」日誌，但不會停用所有網路政策代理程式日誌記錄。此行為記錄在 GitHub 上的 aws-network-policy-agent README 中。若要完全停用記錄，您可能需要調整其他記錄組態。

網路政策映射清除問題

問題：刪除 Pod 後，網路policyendpoint仍然存在且無法清除的問題。

解決方案：此問題是由 VPC CNI 附加元件 1.19.3-eksbuild.1 版的問題所造成。更新至較新版本的 VPC CNI 附加元件以解決此問題。

未套用網路政策

問題：在 Amazon VPC CNI 外掛程式中啟用網路政策功能，但網路政策未正確套用。

如果您建立網路政策，kind: NetworkPolicy但不會影響 Pod，請檢查政策端點物件是否在與 Pod 相同的命名空間中建立。如果命名空間中沒有policyendpoint物件，則網路政策控制器 (EKS 叢集的一部分）無法為要套用的網路政策代理程式 (VPC CNI 的一部分）建立網路政策規則。

解決方案：解決方案是修正 VPC CNI (ClusterRole：aws-node) 和網路政策控制器 (ClusterRole：eks:network-policy-controller) 的許可，並在 Kyverno 等任何政策強制執行工具中允許這些動作。確保 Kyverno 政策不會封鎖policyendpoint物件的建立。如需中必要許可的許可，請參閱上一節新的 policyendpoints CRD 和許可。

在嚴格模式下刪除政策後，Pod 不會返回預設拒絕狀態

問題：在嚴格模式下啟用網路政策時，Pod 會從預設拒絕政策開始。套用政策後，允許流量到指定的端點。不過，刪除政策時，Pod 不會返回預設拒絕狀態，而是進入預設允許狀態。

解決方案：此問題已在 VPC CNI 1.19.3 版中修正，其中包括網路政策代理程式 1.2.0 版。修正後，在啟用嚴格模式的情況下，一旦移除政策，Pod 會如預期回到預設拒絕狀態。

Pod 啟動延遲的安全群組

問題：在 EKS 中使用 Pod 安全群組功能時，Pod 啟動延遲會增加。

解決方案：延遲是由於資源控制器中CreateNetworkInterface來自 API 上的 API 限流的速率限制，VPC 資源控制器用於為 Pod 建立分支 ENIs。檢查您帳戶的此操作 API 限制，並視需要考慮請求提高限制。

由於 vpc.amazonaws.com/pod-eni 不足而FailedScheduling

問題：Pod 無法以錯誤排程： FailedScheduling 2m53s (x28 over 137m) default-scheduler 0/5 nodes are available: 5 Insufficient vpc.amazonaws.com/pod-eni. preemption: 0/5 nodes are available: 5 No preemption victims found for incoming pod.

解決方案：與上一個問題一樣，將安全群組指派給 Pod 會增加 Pod 排程延遲，並且可能會增加超過 CNI 閾值的時間來新增每個 ENI，導致啟動 Pod 的失敗。這是使用 Pod 安全群組時的預期行為。設計工作負載架構時，請考慮排程的影響。

IPAM 連線問題和分割錯誤

問題：發生多個錯誤，包括 IPAM 連線問題、限流請求和分割錯誤：

Checking for IPAM connectivity …
Throttling request took 1.047064274s
Retrying waiting for IPAM-D
panic: runtime error: invalid memory address or nil pointer dereference

解決方案：如果您systemd-udev在 AL2023 上安裝，就會發生此問題，因為檔案會以中斷政策重新寫入。當更新到具有更新套件或手動更新套件本身releasever的不同時，可能會發生這種情況。避免在 AL2023 節點systemd-udev上安裝或更新。

無法依名稱尋找裝置錯誤

問題：錯誤訊息： {"level":"error","ts":"2025-02-05T20:27:18.669Z","caller":"ebpf/bpf_client.go:578","msg":"failed to find device by name eni9ea69618bf0: %!w(netlink.LinkNotFoundError={0xc000115310})"}

解決方案：此問題已在最新版本的 Amazon VPC CNI 網路政策代理程式 (v1.2.0) 中識別和修正。更新至 VPC CNI 的最新版本，以解決此問題。

Multus CNI 映像中的 CVE 漏洞

問題：增強型 EKS ImageScan CVE 報告可識別 Multus CNI 映像版本 v4.1.4-eksbuild.2_thick 中的漏洞。

解決方案：更新至 Multus CNI 映像的新版本，以及沒有漏洞的新網路政策控制器映像。您可以更新掃描器，以解決先前版本中找到的漏洞。

日誌中的流程資訊 DENY 判定

問題：網路政策日誌顯示 DENY 判定： {"level":"info","ts":"2024-11-25T13:34:24.808Z","logger":"ebpf-client","caller":"events/events.go:193","msg":"Flow Info: ","Src IP":"","Src Port":9096,"Dest IP":"","Dest Port":56830,"Proto":"TCP","Verdict":"DENY"}

解決方案：此問題已在新版本的網路政策控制器中解決。更新至最新的 EKS 平台版本，以解決記錄問題。

從 Calico 遷移後的 Pod-to-pod 通訊問題

問題：將 EKS 叢集升級至 1.30 版，並針對網路政策從 Calico 切換到 Amazon VPC CNI 之後，套用網路政策時 pod-to-pod 通訊會失敗。刪除網路政策時會還原通訊。

解決方案：VPC CNI 中的網路政策代理程式無法擁有與 Calico 相同的指定連接埠數量。請改用網路政策中的連接埠範圍。網路政策中每個通訊協定ingress:或egress:選擇器中每個通訊協定的唯一連接埠組合數目上限為 24。使用連接埠範圍來減少唯一連接埠的數量，並避免此限制。

網路政策代理程式不支援獨立 Pod

問題：套用至獨立 Pod 的網路政策可能有不一致的行為。

解決方案：網路政策代理程式目前僅支援部署為部署/複本一部分的 Pod。如果網路政策套用至獨立 Pod，則行為中可能會有一些不一致。此頁面頂端、考量事項和 GitHub 的 aws-network-policy-agent GitHub 問題編號 327 GitHub。將 Pod 部署為部署或複本的一部分，以實現一致的網路政策行為。
