AWS IoT Device Shadow 示範應用程式

簡介

此示範示範如何使用 AWS IoT Device Shadow 程式庫連線至 AWS Device Shadow 服務。它使用 coreMQTT 程式庫 建立與 MQTT 代理程式和 coreJSON 程式庫剖析器的 TLS （相互身分驗證） 的 AWS IoT MQTT 連線，以剖析從 AWS Shadow 服務收到的陰影文件。示範顯示基本的陰影操作，例如如何更新陰影文件，以及如何刪除陰影文件。示範也會示範如何向 coreMQTT 程式庫註冊回呼函數，以處理陰影等訊息，/update以及從 AWS IoT Device Shadow 服務傳送/update/delta的訊息。

此示範僅供學習練習使用，因為更新影子文件 （狀態） 的請求和更新回應是由相同的應用程式完成。在逼真的生產案例中，外部應用程式會請求遠端更新裝置的狀態，即使裝置目前未連線。裝置會在連線時確認更新請求。

功能

示範會建立單一應用程式任務，逐一查看一組範例，示範陰影/update和回/update/delta呼，以模擬切換遠端裝置的狀態。它會傳送具有新desired狀態的陰影更新，並等待裝置變更其reported狀態以回應新desired狀態。此外，陰影回/update呼會用來列印變更的陰影狀態。此示範也會使用安全 MQTT 連線至 AWS IoT MQTT 代理程式，並假設裝置影子中有一個powerOn狀態。

示範會執行下列操作：

您可以在 檔案freertos/demos/device_shadow_for_aws/shadow_demo_main.c或 GitHub 中找到示範。

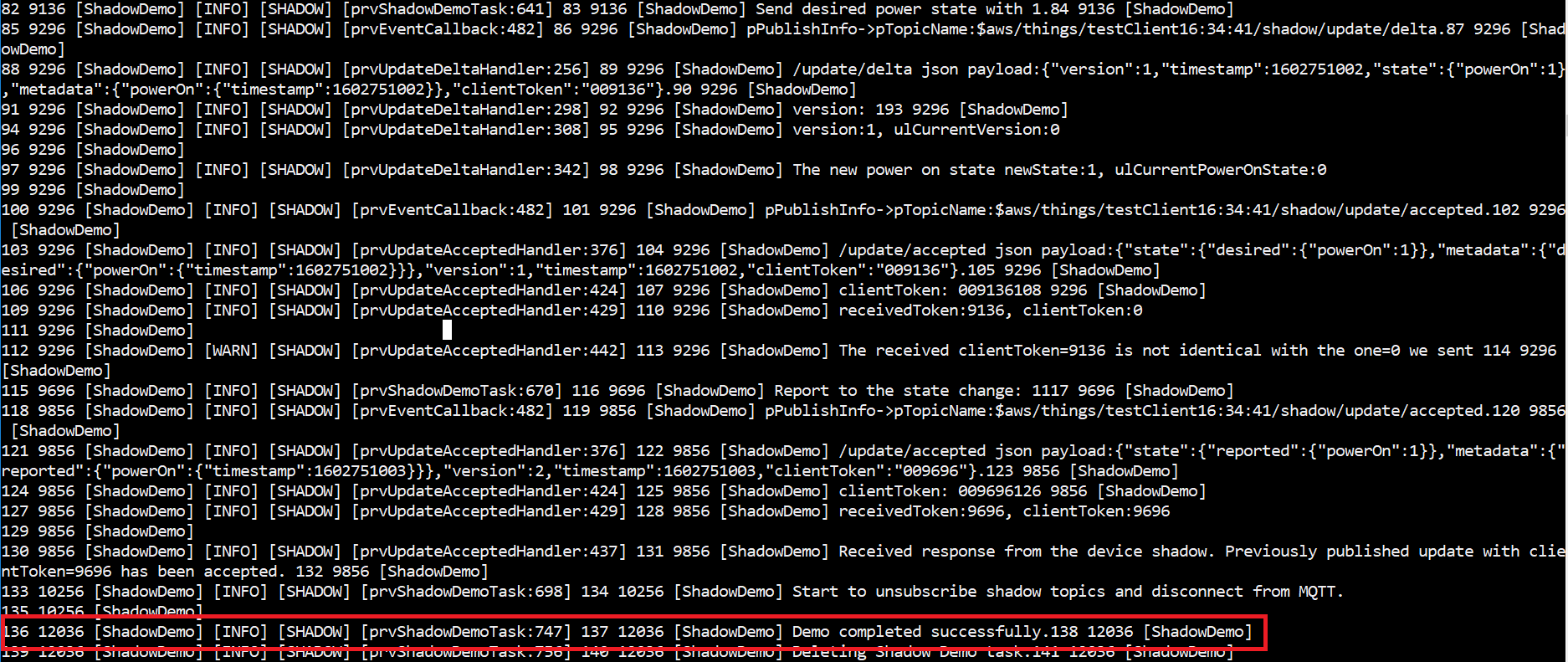

下列螢幕擷取畫面顯示示範成功時的預期輸出。

連線至 AWS IoT MQTT 代理程式

若要連線至 AWS IoT MQTT 代理程式，我們使用與 MQTT_Connect() 相同的方法coreMQTT 相互身分驗證示範。

刪除影子文件

若要刪除影子文件，請使用 AWS IoT Device Shadow 程式庫定義的巨集，xPublishToTopic以空白訊息呼叫 。這會使用 MQTT_Publish來發佈至 /delete 主題。下列程式碼區段顯示如何在函數 中完成此操作prvShadowDemoTask。

/* First of all, try to delete any Shadow document in the cloud. */
returnStatus = PublishToTopic( SHADOW_TOPIC_STRING_DELETE( THING_NAME ),
                               SHADOW_TOPIC_LENGTH_DELETE( THING_NAME_LENGTH ),
                               pcUpdateDocument,
                               0U );

訂閱陰影主題

訂閱 Device Shadow 主題，以接收代理 AWS IoT 程式有關陰影變更的通知。Device Shadow 主題由 Device Shadow 程式庫中定義的巨集組合。下列程式碼區段顯示如何在 prvShadowDemoTask函數中完成此操作。

/* Then try to subscribe shadow topics. */
if( returnStatus == EXIT_SUCCESS )
{
    returnStatus = SubscribeToTopic(
                     SHADOW_TOPIC_STRING_UPDATE_DELTA( THING_NAME ),
                     SHADOW_TOPIC_LENGTH_UPDATE_DELTA( THING_NAME_LENGTH ) );
}

if( returnStatus == EXIT_SUCCESS )
{
    returnStatus = SubscribeToTopic(
                     SHADOW_TOPIC_STRING_UPDATE_ACCEPTED( THING_NAME ),
                     SHADOW_TOPIC_LENGTH_UPDATE_ACCEPTED( THING_NAME_LENGTH ) );
}

if( returnStatus == EXIT_SUCCESS )
{
    returnStatus = SubscribeToTopic(
                     SHADOW_TOPIC_STRING_UPDATE_REJECTED( THING_NAME ),
                     SHADOW_TOPIC_LENGTH_UPDATE_REJECTED( THING_NAME_LENGTH ) );
}

傳送陰影更新

若要傳送影子更新，示範會使用 Device Shadow 程式庫定義的巨集，xPublishToTopic呼叫 JSON 格式的訊息。這會使用 MQTT_Publish來發佈至 /delete 主題。下列程式碼區段顯示如何在 prvShadowDemoTask函數中完成此操作。

#define SHADOW_REPORTED_JSON    \
    "{"                         \
    "\"state\":{"               \
    "\"reported\":{"            \
    "\"powerOn\":%01d"          \
    "}"                         \
    "},"                        \
    "\"clientToken\":\"%06lu\"" \
    "}"
snprintf( pcUpdateDocument,
          SHADOW_REPORTED_JSON_LENGTH + 1,
          SHADOW_REPORTED_JSON,
           ( int ) ulCurrentPowerOnState,
           ( long unsigned ) ulClientToken );

xPublishToTopic( SHADOW_TOPIC_STRING_UPDATE( THING_NAME ),
                 SHADOW_TOPIC_LENGTH_UPDATE( THING_NAME_LENGTH ),
                 pcUpdateDocument,
                 ( SHADOW_DESIRED_JSON_LENGTH + 1 ) );

處理陰影差異訊息和陰影更新訊息

使用 函數向 coreMQTT Client Library 註冊的使用者回呼MQTT_Init函數，將通知我們傳入的封包事件。請參閱 GitHub 上的回呼函數 prvEventCallback。

回呼函數會確認傳入封包的類型為 MQTT_PACKET_TYPE_PUBLISH，並使用 Device Shadow Library API Shadow_MatchTopic來確認傳入訊息是陰影訊息。

如果傳入訊息是類型為 的陰影訊息ShadowMessageTypeUpdateDelta，則我們呼叫 prvUpdateDeltaHandler 來處理此訊息。處理常式prvUpdateDeltaHandler使用 coreJSON 程式庫剖析訊息以取得 powerOn 狀態的差異值，並將此值與本機維護的目前裝置狀態進行比較。如果這些不同，則會更新本機裝置狀態，以反映陰影文件中powerOn狀態的新值。

如果傳入訊息是類型為 的陰影訊息ShadowMessageTypeUpdateAccepted，則我們呼叫 prvUpdateAcceptedHandler 來處理此訊息。處理常式會使用 coreJSON prvUpdateAcceptedHandler 程式庫剖析訊息，clientToken從訊息中取得 。此處理常式函數會檢查來自 JSON 訊息的用戶端字符是否符合應用程式使用的用戶端字符。如果不相符，函數會記錄警告訊息。
