透過 AWS Ground Station 代理程式接收資料

下圖概述了寬頻數位中繼頻率 (DigIF) 聯絡 AWS Ground Station 期間資料如何通過。

AWS Ground Station 客服人員將處理協調聯絡人的資料平面元件。在排程聯絡之前，客服人員必須正確設定、啟動，而且必須註冊 （在客服人員啟動時會自動註冊） AWS Ground Station。此外，資料接收軟體 （例如軟體定義的無線電） 必須執行並設定為在 AwsGroundStationAgentEndpoint egressAddress 接收資料。

在幕後， AWS Ground Station 代理程式將從 接收任務， AWS Ground Station 並復原傳輸中套用的 AWS KMS 加密，然後再將其轉送到軟體定義無線電 (SDR) 正在接聽的目的地端點 egressAddress。 AWS Ground Station 代理程式及其基礎元件將遵守組態檔案中設定的 CPU 邊界，以確保不會影響執行個體上執行之其他應用程式的效能。

您必須讓 AWS Ground Station 代理程式在聯絡人涉及的接收者執行個體上執行。如果您偏好在單一接收器執行個體上接收所有資料流程，單一 AWS Ground Station 代理程式可以協調多個資料流程，如下所示。

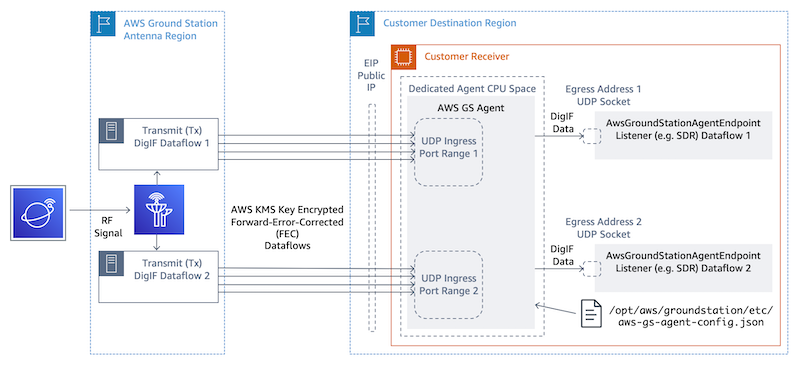

多個資料流程、單一接收器

範例案例：

您想要在相同的 EC2 接收器執行個體中，收到兩個做為 DigIF 資料流程的天線下行。兩個下行將是 200MHz 和 100MHz。

AwsGroundStationAgentEndpoints：

將有兩個AwsGroundStationAgentEndpoint資源，每個資料流程一個。兩個端點都會有相同的公有 IP 地址 (ingressAddress.socketAddress.name)。輸入 portRange不應重疊，因為資料流程是在相同的 EC2 執行個體接收。egressAddress.socketAddress.port的 都必須是唯一的。

CPU 規劃：

• 1 個核心 (2 個 vCPU)，用於在執行個體上執行單一 AWS Ground Station 代理程式。

• 6 個核心 (12 個 vCPU)，用於接收 DigIF Dataflow 1 (CPU 核心規劃資料表中的 200 MHz 查詢）。

• 4 個核心 (8 個 vCPU)，用於接收 DigIF Dataflow 2 (CPU 核心規劃資料表中的 100MHz 查詢）。

• 專用代理程式 CPU 空間總計 = 同一通訊端上的 11 個核心 (22 個 vCPU)。

多個資料流程、多個接收者

範例案例：

您想要在不同的 EC2 接收器執行個體收到兩個做為 DigIF 資料流程的天線下行。兩個下行將是 400MHz。

AwsGroundStationAgentEndpoints：

將有兩個AwsGroundStationAgentEndpoint資源，每個資料流程一個。端點會有不同的公有 IP 地址 (ingressAddress.socketAddress.name)。ingressAddress 或 的連接埠值沒有限制，egressAddress因為資料流程是在不同的基礎設施上接收，而且不會互相衝突。

CPU 規劃：

• 接收者執行個體 1

  • 1 個核心 (2 個 vCPU)，用於在執行個體上執行單一 AWS Ground Station 代理程式。

  • 9 個核心 (18 個 vCPU)，用於接收 DigIF Dataflow 1 (CPU 核心規劃資料表中的 400 MHz 查詢）。

  • 專用代理程式 CPU 空間總計 = 同一通訊端上的 10 個核心 (20 個 vCPU)。

• 接收者執行個體 2

  • 1 個核心 (2 個 vCPU)，用於在執行個體上執行單一 AWS Ground Station 代理程式。

  • 9 個核心 (18 個 vCPU)，用於接收 DigIF Dataflow 2 (CPU 核心規劃資料表中的 400 MHz 查詢）。

  • 專用代理程式 CPU 空間總計 = 同一通訊端上的 10 個核心 (20 個 vCPU)。
