設定資料保留流程

資料保留流程可用來維持邊緣的操作可見性。這在網路中斷期間或當您需要立即存取資料時非常有用。此流程會訂閱 MQTT 代理程式以接收裝置資料、將其轉換為 InfluxDB® 格式，並將其儲存在本機。透過實作此流程，您可以建立彈性的本機資料存放區，讓操作員無需雲端相依性即可存取，從而在邊緣進行即時監控和決策。

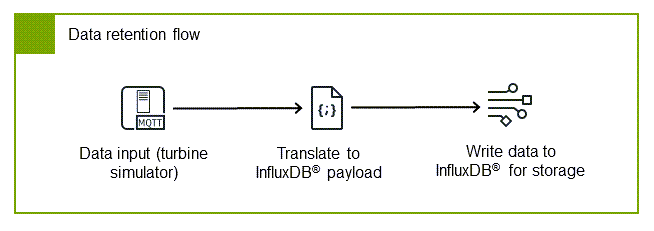

流程由三個關鍵元件組成，共同確保正確擷取和存放您的資料：

MQTT 訂閱用戶端 - 從代理程式接收資料，確保您擷取所有相關工業資料
InfluxDB 轉譯器 - 將 AWS IoT SiteWise 承載轉換為 InfluxDB 格式，準備資料以實現高效的時間序列儲存
InfluxDB 寫入器 - 處理本機儲存，確保本機應用程式的資料持久性和可用性

設定 MQTT 訂閱用戶端

匯入以下範例，在 Node-RED 中設定 MQTT 訂閱用戶端，以接收來自 AWS IoT SiteWise 中 MQTT EMQX 代理程式的資料。

範例：節點中的 MQTT


[
    {
        "id": "string",
        "type": "mqtt in",
        "z": "string",
        "name": "Subscribe to MQTT broker",
        "topic": "/Renton/WindFarm/Turbine/WindSpeed",
        "qos": "1",
        "datatype": "auto-detect",
        "broker": "string",
        "nl": false,
        "rap": true,
        "rh": 0,
        "inputs": 0,
        "x": 290,
        "y": 340,
        "wires": [
            [
                "string"
            ]
        ]
    },
    {
        "id": "string",
        "type": "mqtt-broker",
        "name": "emqx",
        "broker": "127.0.0.1",
        "port": "1883",
        "clientid": "",
        "autoConnect": true,
        "usetls": false,
        "protocolVersion": "5",
        "keepalive": 15,
        "cleansession": true,
        "autoUnsubscribe": true,
        "birthTopic": "",
        "birthQos": "0",
        "birthPayload": "",
        "birthMsg": {},
        "closeTopic": "",
        "closePayload": "",
        "closeMsg": {},
        "willTopic": "",
        "willQos": "0",
        "willPayload": "",
        "willMsg": {},
        "userProps": "",
        "sessionExpiry": ""
    }
]

此訂閱可確保為本機儲存擷取發佈至代理程式的所有相關資料，並提供工業操作的完整記錄。節點使用與設定 MQTT 發佈者區段相同的 MQTT 連線參數，具有下列訂閱設定：

主題 – /Renton/WindFarm/Turbine/WindSpeed
QoS – 1

如需詳細資訊，請參閱 Node-RED 文件中的連線至 MQTT 中介裝置。

設定 InfluxDB 轉譯器

InfluxDB 會使用索引的標籤和值的欄位來組織資料。此組織會最佳化時間序列資料的查詢效能和儲存效率。匯入包含 JavaScript 程式碼的範例函數節點，將 AWS IoT SiteWise 承載轉換為 InfluxDB 格式。轉譯器會將屬性分割成兩個群組：

標籤 – 有效率索引的品質和名稱屬性
欄位 – 時間戳記（自 epoch 起以毫秒為單位）和值

範例：轉換為 InfluxDB 承載的函數節點


[
    {
        "id": "string",
        "type": "function",
        "z": "string",
        "name": "Translate to InfluxDB payload",
        "func": "let data = msg.payload;\n\nlet timeInSeconds = data.propertyValues[0].timestamp.timeInSeconds;\nlet offsetInNanos = data.propertyValues[0].timestamp.offsetInNanos;\nlet timestampInMilliseconds = (timeInSeconds * 1000) + (offsetInNanos / 1000000);\n\nmsg.payload = [\n    {\n        \"timestamp(milliseconds_since_epoch)\": timestampInMilliseconds,\n        \"value\": data.propertyValues[0].value.doubleValue\n    },\n    {\n        \"name\": data.propertyAlias,\n        \"quality\": data.propertyValues[0].quality\n    }\n]\n\nreturn msg",
        "outputs": 1,
        "timeout": "",
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 560,
        "y": 340,
        "wires": [
            [
                "string"
            ]
        ]
    }
]

如需其他組態選項，請參閱 Node-RED GitHub 儲存庫中的 node-red-contrib-influxdb。 GitHub

設定 InfluxDB 寫入器

InfluxDB 寫入器節點是資料保留流程中的最終元件，負責將工業資料儲存在本機 InfluxDB 資料庫中。此本機儲存對於在網路中斷期間維持操作可見性，並提供對時間關鍵型應用程式資料的立即存取至關重要。

透過管理調色盤選項安裝 node-red-contrib-influxdb 套件。此套件提供將 Node-RED 與 InfluxDB 連線所需的節點。
將 InfluxDB 輸出節點新增至流程。此節點將處理將資料實際寫入 InfluxDB 資料庫的過程。
設定伺服器屬性以建立與 InfluxDB 執行個體的安全連線：
1. 將版本設定為 2.0 - 這會指定您要連線至 InfluxDB v2.x，這會使用與舊版不同的 API
2. 將 URL 設定為 http://127.0.0.1:8086 - 這指向您的本機 InfluxDB 執行個體
3. 輸入您的 InfluxDB 身分驗證字符。此安全字符會授權與資料庫的連線。您在使用 InfluxDB 設定本機儲存程序期間產生權杖。
指定儲存位置參數，以定義資料的存放位置和方式：
1. 輸入您的 InfluxDB 組織名稱 – 組織是一組使用者的工作區，您的儲存貯體和儀表板屬於其中。如需詳細資訊，請參閱《》中的管理組織InfluxData Documentation。
2. 指定 InfluxDB 儲存貯體（例如 WindFarmData) – 儲存貯體等同於傳統系統中的資料庫，可作為時間序列資料的容器
3. 設定 InfluxDB 測量（例如 TurbineData) – 測量類似於關聯式資料庫中的資料表，可組織相關資料點

注意

在 InfluxDB 執行個體的左側邊欄中尋找您的組織名稱。組織、儲存貯體和測量概念是 InfluxDB 資料組織模型的基礎。如需詳細資訊，請參閱 InfluxDB 文件。

部署和驗證保留流程

設定資料保留流程的所有元件之後，您需要部署並驗證系統是否正常運作。此驗證可確保您的工業資料在本機正確存放，以便立即存取和分析。

連接三個節點，如資料保留流程圖所示。這會建立從資料訂閱到本機儲存的完整管道。
選擇部署以套用變更並啟用流程。這會啟動資料收集和儲存程序。
使用 InfluxDB Data Explorer 查詢和視覺化您的資料。此工具可讓您驗證資料是否已正確儲存，並建立時間序列資料的初始視覺化。

在 Data Explorer 中，您應該能夠查看隨時間記錄的風速測量結果，確認從產生資料到本機儲存的整個管道都正常運作。

如需詳細資訊，請參閱《》中的在 Data Explorer 中查詢InfluxData Documentation。

部署資料發佈流程和資料保留流程後，您現在擁有將資料傳送至 AWS IoT SiteWise 雲端的完整系統，同時保留本機複本以立即存取和恢復能力。這種雙路徑方法可確保您獲得雲端型分析和儲存的優勢，同時保持邊緣的操作可見性。
