將 SAP 和平建構器叢集從 ENSA1 升級至 ENSA2

由 Gergely Cserdi (AWS) 和 Balazs Sandor Skublics (AWS) 建立

Summary

此模式說明將基於獨立 Enqueue Server (ENSA1) 的 SAP Pacemaker 叢集升級至 的步驟和考量事項ENSA2。此模式中的資訊同時適用於 SUSE Linux Enterprise Server (SLES) 和 Red Hat Enterprise Linux (RHEL) 作業系統。

SAP NetWeaver 7.52 或 S/4HANA 1709 和舊版上的 和平處理器叢集在 ENSA1 架構上執行,並專門針對 設定。 ENSA1如果您在 Amazon Web Services (AWS) 上執行SAP工作負載,而且有興趣移至 ENSA2,您可能會發現 SAP、 SUSE和 RHEL 文件不提供完整的資訊。此模式描述重新設定SAP參數和 Pacemaker 叢集以從 升級ENSA1到 所需的技術步驟ENSA2。它提供SUSE系統範例,但RHEL叢集的概念相同。

注意: ENSA1和 ENSA2是僅與SAP應用程式相關的概念,因此此模式中的資訊不適用於 SAPHANA或其他類型的叢集。

在技術上, ENSA2 可以搭配或不搭配 Enqueue Replicator 2 使用。不過,高可用性 (HA) 和容錯移轉自動化 (透過叢集解決方案) 需要 Enqueue Replicator 2。此模式使用 ENSA2 叢集一詞來參考具有獨立 Enqueue Server 2 和 Enqueue Replicator 2 的叢集。

先決條件和限制

先決條件

  • 在 SLES或 上使用 Pacemaker 和 Corosync 的工作ENSA1型叢集RHEL。

  • 至少兩個執行 (EC2) SAP Central Services (ASCS/ABAP) SCS和 Enqueue Replication Server () 執行個體的 Amazon Elastic Compute Cloud (Amazon ERS) 執行個體。

  • 具備管理SAP應用程式和叢集的知識。

  • 以根使用者身分存取 Linux 環境。

限制

  • ENSA1型叢集僅支援雙節點架構。

  • ENSA2型叢集無法部署至 7.52 之前的SAP NetWeaver 版本。

  • EC2 叢集中的 執行個體應該位於不同的AWS可用區域。

產品版本

  • SAP NetWeaver 7.52 版或更新版本

  • 從 S/4HANA 2020 開始,僅支援ENSA2叢集

  • 核心 7.53 或更新版本,支援 ENSA2和 Enqueue Replicator 2

  • SLES 適用於SAP應用程式版本 12 或更新版本

  • RHEL 適用於 SAP 搭配高可用性 (HA) 7.9 版或更新版本

架構

來源技術堆疊

  • SAP NetWeaver 7.52 搭配 SAP Kernel 7.53 或更新版本

  • SLES 或 RHEL 作業系統

目標技術堆疊

  • SAP NetWeaver 7.52 搭配 SAP Kernel 7.53 或更新版本,包括 S/4HANA 2020 搭配ABAP平台

  • SLES 或 RHEL 作業系統

目標架構

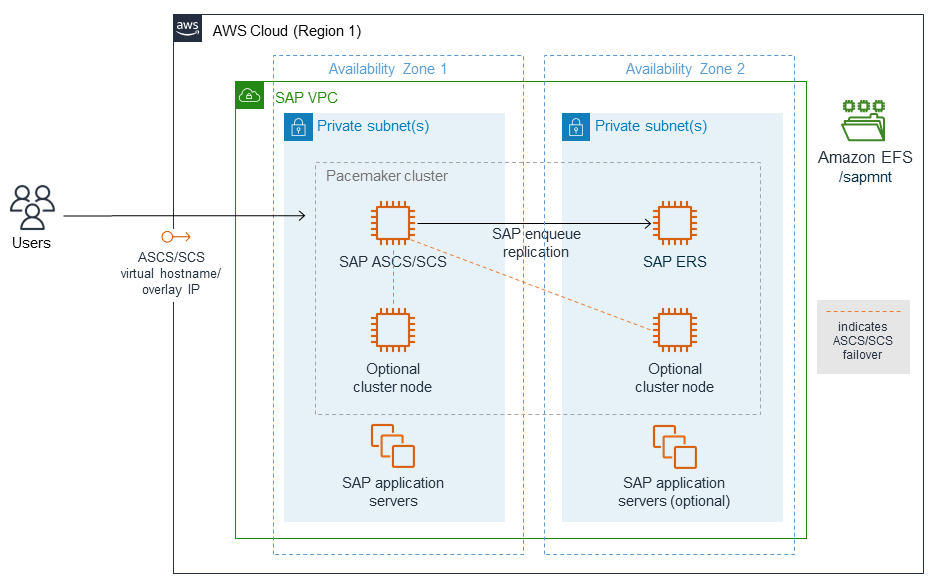

下圖顯示以 ENSA2叢集為基礎的 ASCS/SCS 和 ERS執行個體的 HA 組態。

ENSA2 叢集上 ASCS/SCS 和 ERS執行個體的 HA 架構

ENSA1與 ENSA2叢集的比較

SAP ENSA2作為 的後續版本推出ENSA1。ENSA1型叢集支援雙節點架構,其中ASCS/SCS instance fails over to ERS when an error occurs. This limitation stems from how the ASCS/SCS instance regains the lock table information from the shared memory of the ERS node after failover. ENSA2-based clusters with Enqueue Replicator 2 eliminate this limitation, because the ASCS/SCS instance can collect the lock information from the ERS instance over the network. ENSA2-based clusters can have more than two nodes, because the ASCS/SCS instance is no longer required to fail over to the ERS node. (However, in a two-node ENSA2 cluster environment, the ASCS/SCS執行個體仍會容錯移轉至ERS節點,因為叢集中沒有其他節點可容錯移轉。) ENSA2 從 SAP Kernel 7.50 開始支援,但有一些限制。對於支援佇列複寫器 2 的 HA 設定,最低要求為 NetWeaver 7.52 (請參閱SAPOSS備註 2630416)。S/4HANA 1809 隨附預設建議的ENSA2架構,而 S/4HANA 僅支援從 2020 版ENSA2開始。

自動化和擴展

目標架構中的 HA 叢集會自動ASCS容錯移轉至其他節點。

移至 ENSA2型叢集的案例

升級至 ENSA2型叢集有兩種主要案例:

  • 案例 1:假設您的SAP發行版本和核心版本支援 ,則您選擇升級到 ,ENSA2而不搭配SAP升級或 S/4HANA 轉換ENSA2。

  • 案例 2:您使用 移至 ENSA2,做為升級或轉換的一部分 (例如,移至 S/4HANA 1809 或更新版本)SUM。

Epics 區段涵蓋這兩個案例的步驟。第一個案例需要您在變更 的叢集組態之前手動設定 SAP相關參數ENSA2。在第二個案例中,二進位和 SAP相關的參數是由 部署SUM,而您剩餘的任務是更新 HA 的叢集組態。我們仍建議您在使用 後驗證SAP參數SUM。在大多數情況下,S/4HANA 轉換是叢集升級的主要原因。

工具

  • 對於作業系統套件管理員,我們建議使用 Zypper (適用於 SLES) 或 YUM(適用於 RHEL) 工具。

  • 對於叢集管理,我們建議使用 crm (適用於 SLES) 或 pcs (適用於 RHEL) shell。

  • SAP 執行個體管理工具,例如 SAPControl。

  • S/4HANA 轉換升級的 (選用) SUM工具。

最佳實務

  • 如需在 上使用SAP工作負載的最佳實務AWS,請參閱 AWS Well-Architected Framework 的 SAP Lens

  • 考慮ENSA2多節點架構中的叢集節點數量 (舊節點或甚至節點)。

  • 將ENSA2叢集設定為 SLES 15,以符合 SAP S/4-HA-CLU 1.0 認證標準。

  • 升級至 之前,請務必儲存或備份現有的叢集和應用程式狀態ENSA2。

史詩

任務描述所需的技能

在預設設定檔中設定參數。

如果您想要在維持相同SAP版本ENSA2時升級至 ,或目標版本預設為 ENSA1,請將預設設定檔 (DEFAULT.PFL 檔案) 中的參數設定為下列值。

enq/enable=TRUE enq/serverhost=sapascsvirt enq/serverinst=10 (instance number of ASCS/SCS instance) enque/process_location=REMOTESA enq/replicatorhost=sapersvirt enq/replicatorinst=11 (instance number of ERS instance)

其中 sapascsvirt是ASCS執行個體的虛擬主機名稱,而 sapersvirt是ERS執行個體的虛擬主機名稱。您可以變更這些項目以符合您的目標環境。

注意

若要使用此升級選項,您的SAP版本和核心版本必須支援 ENSA2和 Enqueue Replicator 2。

SAP

設定 ASCS/SCS 執行個體設定檔。

如果您想要在維持相同SAP版本ENSA2時升級至 ,或目標版本預設為 ENSA1,請在 ASCS/SCS 執行個體設定檔中設定下列參數。

ENSA1 定義 的設定檔區段看起來類似以下內容。

#-------------------------------------------------------------- Start SAP enqueue server #-------------------------------------------------------------- _EN = en.sap$(SAPSYSTEMNAME)$(INSTANCE_NAME) Execute_04 = local rm -f $(_EN) Execute_05 = local ln -s -f $(DIR_EXECUTABLE)/enserver$(FT_EXE) $(_EN) Start_Program_01 = local $(_EN) pf=$(_PF)

若要為 重新設定此區段ENSA2:

  1. _ENQ 根據來自 的最新資訊,將_EN程式字首變更為 SAP(OSS備註 2501860; 需要 SAP ONE Support Launchpad 使用者帳戶)。

  2. 將佇列伺服器的二進位檔從 enserver變更為 enq_server

  3. 將新參數enq/server/replication/enable設定為 TRUE

  4. 確定 Autostart = 0

變更後,此設定檔區段看起來會如下。

#-------------------------------------------------------------- Start SAP enqueue server #-------------------------------------------------------------- _ENQ = enq.sap$(SAPSYSTEMNAME)$(INSTANCE_NAME) Execute_04 = local rm -f $(_ENQ) Execute_05 = local ln -s -f $(DIR_EXECUTABLE)/enq_server$(FT_EXE) $(_ENQ) Start_Program_01 = local $(_ENQ) pf=$(_PF) ... enq/server/replication/enable = TRUE Autostart = 0
重要

_ENQ 不得啟用重新啟動選項。如果 RestartProgram_01 設定為 _ENQ,請將其變更為 StartProgram_01。這SAP可防止重新啟動服務或干擾叢集管理的資源。

SAP

設定ERS設定檔。

如果您想要在保持相同SAP版本ENSA2時升級至 ,或目標版本預設為 ENSA1,請在ERS執行個體設定檔中設定下列參數。

尋找定義佇列複寫器的區段。它將類似於以下內容。

#------------------------------------------------------ Start enqueue replication server #------------------------------------------------------ _ER = er.sap$(SAPSYSTEMNAME)$(INSTANCE_NAME) Execute_03 = local rm -f $(_ER) Execute_04 = local ln -s -f $(DIR_EXECUTABLE)/enrepserver$(FT_EXE) $(_ER) Start_Program_00 = local $(_ER) pf=$(_PF) NR=$(SCSID)

若要為 Enqueue Replicator 2 重新設定本節:

  1. _ENQR 根據來自 的最新備註,將_ER程式字首變更為 SAP(OSS備註 2501860; 需要 SAP ONE Support Launchpad 使用者帳戶)。

  2. 將佇列複寫器的二進位檔變更為 enq_replicator,而非 enrepserver

  3. 確定 Autostart = 0

變更後,此設定檔區段看起來應該類似以下內容。

#------------------------------------------------------ Start enqueue replication server #------------------------------------------------------ _ENQR = enqr.sap$(SAPSYSTEMNAME)$(INSTANCE_NAME) Execute_01 = local rm -f $(_ENQR) Execute_02 = local ln -s -f $(DIR_EXECUTABLE)/enq_replicator$(FT_EXE) $(_ENQR) Start_Program_00 = local $(_ENQR) pf=$(_PF) NR=$(SCSID) … Autostart = 0
重要

_ENQR 不得啟用重新啟動選項。如果 RestartProgram_01 設定為 _ENQR,請將其變更為 StartProgram_01。這SAP可防止重新啟動服務或干擾叢集管理的服務。

SAP

重新啟動 SAP Start Services。

變更本史詩中先前描述的設定檔後,請為 ASCS/SCS 和 重新啟動 SAP Start ServicesERS。

sapcontrol -nr 10 -function RestartService SCT

sapcontrol -nr 11 -function RestartService SCT

其中 SCT是指SAP系統 ID,並假設 10 和 11 分別是 ASCS/SCS 和 執行個體的ERS執行個體編號。

SAP
任務描述所需的技能

驗證SAP資源代理程式中的版本編號。

當您使用 SUMSAP升級至 S/4HANA 1809 或更新版本時, 會SUM處理SAP設定檔中的參數變更。只有叢集需要手動調整。不過,我們建議您先驗證參數設定,再對叢集進行任何變更。

注意

此史詩中的範例假設您使用的是SUSE作業系統。如果您使用的是 RHEL,則需要使用 YUM和 pcs shell 等工具,而不是 Zypper 和 crm

檢查架構中的兩個節點,確認resource-agents套件符合 建議的最低版本SAP。對於 SLES,請勾選SAPOSS備註 2641019。對於 RHEL,請勾選SAPOSS備註 2641322。(SAP 備註需要 SAP ONE Support Launchpad 使用者帳戶。)

sapers:sctadm 23> zypper search -s -i resource-agents Loading repository data... Reading installed packages... S | Name | Type | Version | Arch | Repository --+-----------------+---------+------------------------------------+--------+----------------------------- i | resource-agents | package | 4.8.0+git30.d0077df0-150300.8.28.1 | x86_64 | SLE-Product-HA15-SP3-Updates

視需要更新resource-agents版本。

AWS 系統管理員

備份叢集組態。

備份CRM叢集組態,如下所示。

crm configure show > /tmp/cluster_config_backup.txt

AWS 系統管理員

設定維護模式。

將叢集設定為維護模式。

crm configure property maintenance-mode="true"

AWS 系統管理員

檢查叢集組態。

檢查目前的叢集組態。

crm configure show

以下是完整輸出的摘錄:

node 1: sapascs node 2: sapers ... primitive rsc_sap_SCT_ASCS10 SAPInstance \ operations $id=rsc_sap_SCT_ASCS10-operations \ op monitor interval=120 timeout=60 on-fail=restart \ params InstanceName=SCT_ASCS10_sapascsvirt START_PROFILE="/sapmnt/SCT/profile/SCT_ASCS10_sapascsvirt" \ AUTOMATIC_RECOVER=false \ meta resource-stickiness=5000 failure-timeout=60 migration-threshold=1 priority=10 primitive rsc_sap_SCT_ERS11 SAPInstance \ operations $id=rsc_sap_SCT_ERS11-operations \ op monitor interval=120 timeout=60 on-fail=restart \ params InstanceName=SCT_ERS11_sapersvirt START_PROFILE="/sapmnt/SCT/profile/SCT_ERS11_sapersvirt" \ AUTOMATIC_RECOVER=false IS_ERS=true \ meta priority=1000 ... colocation col_sap_SCT_no_both -5000: grp_SCT_ERS11 grp_SCT_ASCS10 location loc_sap_SCT_failover_to_ers rsc_sap_SCT_ASCS10 \ rule 2000: runs_ers_SCT eq 1 order ord_sap_SCT_first_start_ascs Optional: rsc_sap_SCT_ASCS10:start rsc_sap_SCT_ERS11:stop symmetrical=false ...

其中 sapascsvirt是指ASCS執行個體的虛擬主機名稱, sapersvirt 是指ERS執行個體的虛擬主機名稱, SCT則是指SAP系統 ID。

AWS 系統管理員

移除容錯移轉託管限制條件。

在先前的範例中,位置限制條件loc_sap_SCT_failover_to_ers指定 ENSA1的功能ASCS在容錯移轉時應一律遵循ERS執行個體。使用 ENSA2, ASCS應該可以自由容錯移轉到任何參與的節點,因此您可以移除此限制條件。

crm configure delete loc_sap_SCT_failover_to_ers

AWS 系統管理員

調整基本概念。

您也需要對 ERS SAPInstance ASCS和 基本設定進行次要變更。

以下是針對 ASCS SAPInstance 設定的 基本範例ENSA1。

primitive rsc_sap_SCT_ASCS10 SAPInstance \ operations $id=rsc_sap_SCT_ASCS10-operations \ op monitor interval=120 timeout=60 on-fail=restart \ params InstanceName=SCT_ASCS10_sapascsvirt START_PROFILE="/sapmnt/SCT/profile/SCT_ASCS10_sapascsvirt" \ AUTOMATIC_RECOVER=false \ meta resource-stickiness=5000 failure-timeout=60 migration-threshold=1 priority=10

若要升級至 ENSA2,請將此組態變更為下列。

primitive rsc_sap_SCT_ASCS10 SAPInstance \ operations $id=rsc_sap_SCT_ASCS10-operations \ op monitor interval=120 timeout=60 on-fail=restart \ params InstanceName=SCT_ASCS10_sapascsvirt START_PROFILE="/sapmnt/SCT/profile/SCT_ASCS10_sapascsvirt" \ AUTOMATIC_RECOVER=false \ meta resource-stickiness=3000

這是為 設定的 ERSSAPInstance基本範例ENSA1。

primitive rsc_sap_SCT_ERS11 SAPInstance \ operations $id=rsc_sap_SCT_ERS11-operations \ op monitor interval=120 timeout=60 on-fail=restart \ params InstanceName=SCT_ERS11_sapersvirt START_PROFILE="/sapmnt/SCT/profile/SCT_ERS11_sapersvirt" \ AUTOMATIC_RECOVER=false IS_ERS=true \ meta priority=1000

若要升級至 ENSA2,請將此組態變更為下列。

primitive rsc_sap_SCT_ERS11 SAPInstance \ operations $id=rsc_sap_SCT_ERS11-operations \ op monitor interval=120 timeout=60 on-fail=restart \ params InstanceName=SCT_ERS11_sapersvirt START_PROFILE="/sapmnt/SCT/profile/SCT_ERS11_sapersvirt" \ AUTOMATIC_RECOVER=false IS_ERS=true

您可以透過各種方式變更基本概念。例如,您可以在 vi 等編輯器中修改它們,如下列範例所示。

crm configure edit rsc_sap_SCT_ERS11

AWS 系統管理員

停用維護模式。

在叢集上停用維護模式。

crm configure property maintenance-mode="false"

當叢集停止維護模式時,它會嘗試使用新ENSA2設定讓 ASCS和 ERS執行個體上線。

AWS 系統管理員
任務描述所需的技能

檢閱最佳實務。

在新增更多節點之前,請務必了解最佳實務,例如使用奇數或甚至數量的節點。

AWS 系統管理員

新增節點。

新增更多節點涉及一系列任務,例如更新作業系統、安裝符合現有節點的軟體套件,以及提供掛載。您可以使用 SAP Software Provisioning Manager (SWPM) 中的準備其他主機選項來建立主機的 SAP特定基準。如需詳細資訊,請參閱下一節中列出的SAP指南。

AWS 系統管理員
