架構概觀

本節提供使用此解決方案所部署元件的參考實作架構圖。

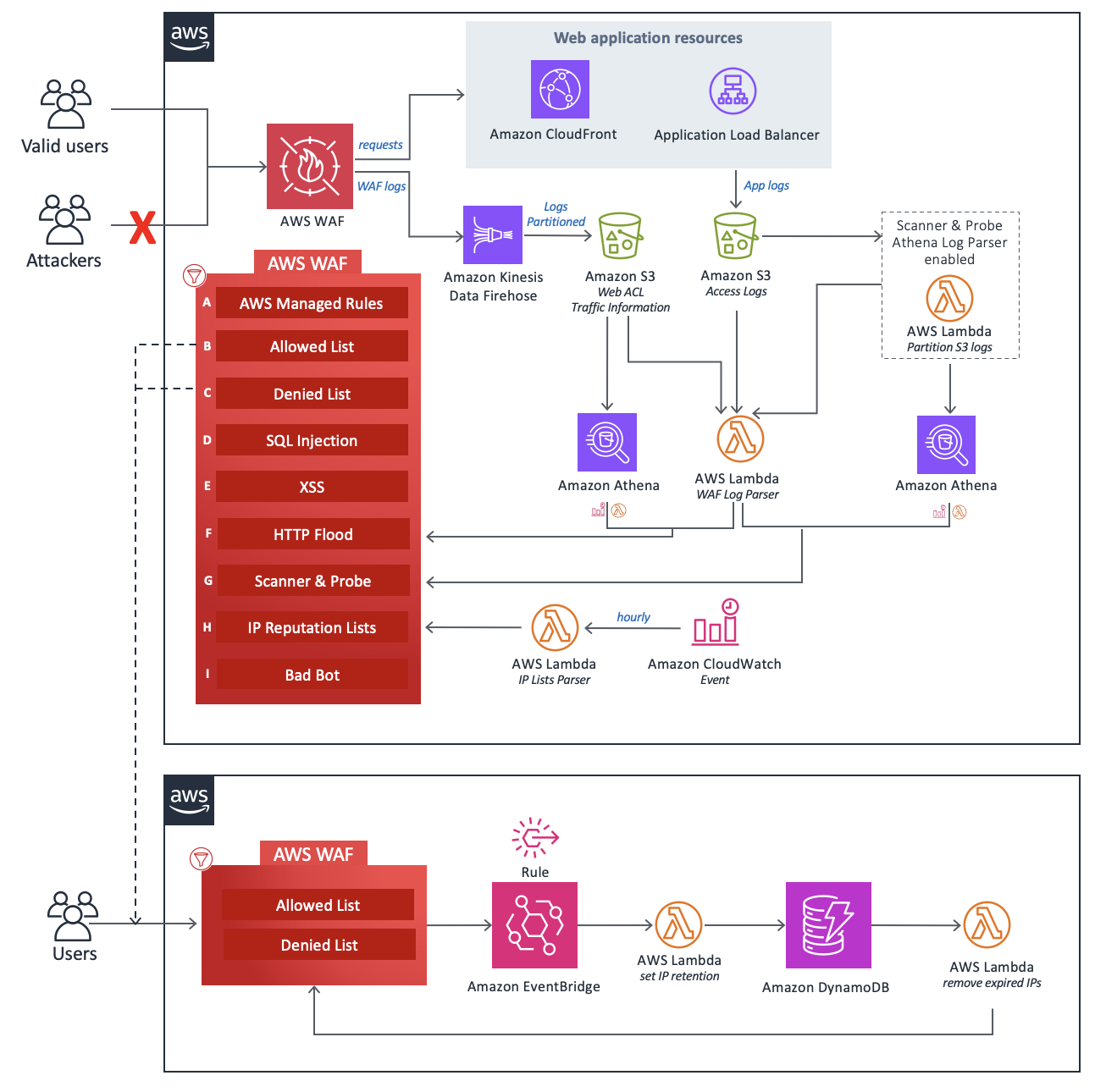

架構圖

使用預設參數部署此解決方案會在您的 AWS 帳戶中部署下列元件。

CloudFormation 範本會部署 AWS WAF 和其他 AWS 資源，以保護 Web 應用程式免受常見攻擊。

設計的核心是 AWS WAF Web ACL，可做為 Web 應用程式所有傳入請求的中央檢查和決策點。在 CloudFormation 堆疊的初始組態期間，使用者定義要啟用哪些保護元件。每個元件都會獨立運作，並將不同的規則新增至 Web ACL。

此解決方案的元件可以分組到下列保護區域。

注意

群組標籤不會反映 WAF 規則的優先順序層級。

• AWS 受管規則 (A) - 此元件包含 AWS 受管規則 IP 評價規則群組、基準規則群組和使用案例特定規則群組。這些規則群組可防止利用常見的應用程式漏洞或其他不需要的流量，包括 OWASP 出版物中所述的流量，而不必撰寫自己的規則。

• 手動 IP 清單 (B 和 C) - 這些元件會建立兩個 AWS WAF 規則。透過這些規則，您可以手動插入要允許或拒絕的 IP 地址。您可以使用 Amazon EventBridge 規則和 Amazon DynamoDB，在允許或拒絕的 IP 集上設定 IP 保留並移除過期的 IP 地址。如需詳細資訊，請參閱在允許和拒絕的 AWS WAF IP 集上設定 IP 保留。

• SQL Injection (D) 和 XSS (E) - 這些元件會設定兩個 AWS WAF 規則，這些規則旨在防止 URI、查詢字串或請求內文中的常見 SQL Injection 或跨網站指令碼 (XSS) 模式。

• HTTP 洪水 (F) - 此元件可防止來自特定 IP 地址的大量請求組成的攻擊，例如 Web 層 DDoS 攻擊或暴力登入嘗試。透過此規則，您可以設定配額，定義預設五分鐘期間內允許從單一 IP 地址傳入的請求數量上限 （可使用 Athena Query Run Time Schedule 參數設定）。超過此閾值後，會暫時封鎖來自 IP 地址的其他請求。您可以使用 AWS WAF 速率型規則，或使用 Lambda 函數或 Athena 查詢處理 AWS WAF 日誌，來實作此規則。如需 HTTP 洪水緩解選項相關權衡的詳細資訊，請參閱日誌剖析器選項。

• 掃描器和探查 (G) - 此元件會剖析搜尋可疑行為的應用程式存取日誌，例如原始伺服器產生的異常錯誤量。然後，它會在客戶定義的期間內封鎖這些可疑來源 IP 地址。您可以使用 Lambda 函數或 Athena 查詢實作此規則。如需掃描器和探查緩解選項相關權衡的詳細資訊，請參閱日誌剖析器選項。

• IP 評價清單 (H) - 此元件是 IP Lists Parser Lambda 函數，可每小時檢查第三方 IP 評價清單，以封鎖新範圍。這些清單包括 Spamhaus 不路由或對等 (DROP) 和延伸 DROP (EDROP) 清單、Proofpoint 潛在威脅 IP 清單，以及 Tor 結束節點清單。

• 錯誤機器人 (I) - 除了 Honeypot 機制之外，此元件還可以監控 Application Load Balancer (ALB) 或 Amazon CloudFront 的直接連線，藉此增強錯誤的機器人偵測。如果機器人繞過 Honeypot 並嘗試與 ALB 或 CloudFront 互動，系統會分析請求模式和日誌，以識別惡意活動。偵測到錯誤的機器人時，會擷取其 IP 地址並新增至 AWS WAF 封鎖清單，以防止進一步存取。錯誤的機器人偵測會透過結構化邏輯鏈運作，以確保全面的威脅涵蓋範圍：

  • HTTP 洪水防護 Lambda 日誌剖析器 – 在洪水分析期間從日誌項目收集錯誤的機器人 IPs。

  • 掃描器和探查保護 Lambda 日誌剖析器 – 從掃描器相關的日誌項目識別錯誤的機器人 IPs。

  • HTTP 洪水防護 Athena 日誌剖析器 – 使用跨查詢執行的分割區，從 Athena 日誌擷取錯誤的機器人 IPs。

  • 掃描器和探查保護 Athena 日誌剖析器 – 使用相同的分割策略，從掃描器相關的 Athena 日誌擷取錯誤的機器人 IPs。

  • 備用偵測 – 如果同時停用 HTTP 洪水防護和掃描器與探查防護，系統會依賴 Log Lambda 剖析器，該剖析器會根據 WAF 標籤篩選條件記錄機器人活動。

此解決方案中的三個自訂 Lambda 函數都會將執行時間指標發佈至 CloudWatch。如需這些 Lambda 函數的詳細資訊，請參閱元件詳細資訊。
