将 Infrastructure Composer 与亚马逊关系数据库服务 (Amazon RDS) 配合使用

AWS 基础设施编辑器 具有与亚马逊关系数据库服务（Amazon RDS）的集成。使用 Infra structure Composer 中的 RDS 数据库（外部）增强型组件卡，您可以将应用程序连接到 Amazon RDS DB 在另一个 AWS CloudFormation 或 AWS Serverless Application Model (AWS SAM) 模板上定义的集群、实例和代理。

RDS 数据库（外部）增强型组件卡片表示在其他模板上定义的 Amazon RDS 资源。这包括：

• Amazon RDS DB 在其他模板上定义的集群或实例

• Amazon RDS DB proxy

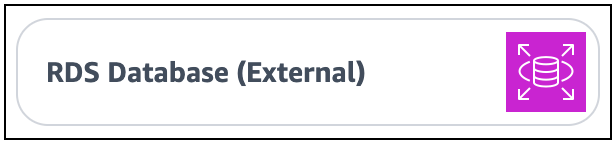

RDS 数据库（外部）增强型组件卡可从资源选项板中获得。

要使用此卡片，请将其拖到基础设施编排器画布上，对其进行配置，然后将其连接到其他资源。

您可以将您的应用程序连接到外部 Amazon RDS DB 通过 Lambda 函数进行集群或实例。

要求

要使用此功能，您必须满足以下要求：

1. 您的外部 Amazon RDS DB 必须使用集群、实例或代理 AWS Secrets Manager 来管理用户密码。要了解更多信息，请参阅使用 Amazon RDS 管理密码和 AWS Secrets Manager Amazon RDS 用户指南。

2. 您在基础架构编排器中的应用程序必须是新项目，或者必须是最初在基础设施编排器中创建的。

过程

步骤 1：配置外部 RDS 数据库卡

从 “资源” 选项板中，将 RDS 数据库（外部）增强型组件卡片拖到画布上。

选择卡片并选择 “详细信息”，或者双击卡片以打开 “资源属性” 面板。卡片的资源属性面板将出现：

您可以在此处配置以下内容：

• 逻辑 ID — 您的外部 Amazon RDS 的唯一名称 DB 集群、实例或代理。此 ID 不必与您的外部 Amazon RDS 的逻辑 ID 值相匹配 DB 资源。

• 数据库密钥-与您的 Amazon RDS 关联的 AWS Secrets Manager 密钥的标识符 DB 集群、实例或代理。此字段接受以下值：

  • 静态值-数据库密钥的唯一标识符，例如机密 ARN。以下是示例：arn:aws:secretsmanager:us-west-2:123456789012:secret:my-path/my-secret-name-1a2b3c有关更多信息，请参阅《AWS Secrets Manager 开发人员指南》中的 AWS Secrets Manager 概念。

  • 输出值-将 Secrets Manager 密钥部署到时 AWS CloudFormation，将创建一个输出值。您可以使用Fn::ImportValue内部函数在此处指定输出值。例如，!ImportValue MySecret。

  • 来自 SSM 参数存储区的值 — 您可以将您的密钥存储在 SSM 参数存储库中，并使用动态引用指定其值。例如，{{resolve:ssm:MySecret}}。有关更多信息，请参阅《AWS CloudFormation 用户指南》中的 SSM 参数。

• 数据库主机名-可用于连接您的 Amazon RDS 的主机名 DB 集群、实例或代理。此值是在定义您的 Amazon RDS 资源的外部模板中指定的。接受以下值：

  • 静态值-数据库主机名的唯一标识符，例如端点地址。以下是示例：mystack-mydb-1apw1j4phylrk.cg034hpkmmjt.us-east-2.rds.amazonaws.com

  • 输出值-已部署的 Amazon RDS 的输出值 DB 集群、实例或代理。您可以使用Fn::ImportValue内部函数指定输出值。例如，!ImportValue myStack-myDatabase-abcd1234。

  • 来自 SSM 参数存储区的值 — 您可以将数据库主机名存储在 SSM 参数存储中，并使用动态引用指定其值。例如，{{resolve:ssm:MyDatabase}}。

• 数据库端口-可用于连接您的 Amazon RDS 的端口号 DB 集群、实例或代理。此值是在定义您的 Amazon RDS 资源的外部模板中指定的。接受以下值：

  • 静态值-数据库端口。例如，3306。

  • 输出值-已部署的 Amazon RDS 的输出值 DB 集群、实例或代理。例如，!ImportValue myStack-MyRDSInstancePort。

  • 来自 SSM 参数存储的值-您可以将数据库主机名存储在 SSM 参数存储中，并使用动态引用指定其值。例如，{{resolve:ssm:MyRDSInstancePort}}。

注意

此处只需要配置逻辑 ID 值。如果您愿意，可以在部署时配置其他属性。

第 2 步：连接 Lambda 函数卡

从 “资源” 面板中，将 Lambda 函数增强型组件卡片拖到画布上。

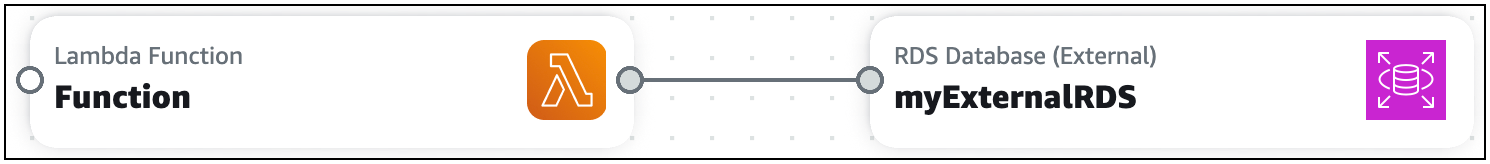

将 Lambda 函数卡的左侧端口连接到 RDS 数据库（外部）卡的右侧端口。

基础架构编排器将配置您的模板以促进此连接。

基础架构编排器为创建连接所做的工作

完成上面列出的步骤后，基础设施编排器会执行特定操作将您的 Lambda 函数连接到您的数据库。

指定外部 Amazon RDS 时 DB 集群、实例或代理

当您将 RDS 数据库（外部）卡片拖到画布上时，基础设施编排器会根据需要更新模板的Metadata和Parameters部分。以下是示例：

Metadata:
  AWS::Composer::ExternalResources:
    ExternalRDS:
      Type: externalRDS
      Settings:
        Port: !Ref ExternalRDSPort
        Hostname: !Ref ExternalRDSHostname
        SecretArn: !Ref ExternalRDSSecretArn
Parameters:
  ExternalRDSPort:
    Type: Number
  ExternalRDSHostname:
    Type: String
  ExternalRDSSecretArn:
    Type: String

元数据是一个 AWS CloudFormation 模板部分，用于存储有关您的模板的详细信息。基础架构编排器特有的元数据存储在AWS::Composer::ExternalResources元数据密钥下。在这里，基础设施编排器存储您为 Amazon RDS 指定的值 DB 集群、实例或代理。

AWS CloudFormation 模板的 “参数” 部分用于存储自定义值，这些值可以在部署时插入到整个模板中。根据您提供的值类型，Infrastructure Composer 可能会在此处存储您的 Amazon RDS 的值 DB 集群、实例或代理，并在整个模板中指定它们。

Metadata和Parameters部分中的字符串值使用您在 RDS 数据库（外部）卡上指定的逻辑 ID 值。如果更新逻辑 ID，则字符串值将发生变化。

将 Lambda 函数连接到您的数据库时

当您将 Lambda 函数卡连接到 RDS 数据库（外部）卡时，基础设施编排器会配置环境变量和 AWS Identity and Access Management (IAM) 策略。以下是示例：

Resources:
  Function:
    Type: AWS::Serverless::Function
    Properties:
      ...
      Environment:
        Variables:
          EXTERNALRDS_PORT: !Ref ExternalRDSPort
          EXTERNALRDS_HOSTNAME: !Ref ExternalRDSHostname
          EXTERNALRDS_SECRETARN: !Ref ExternalRDSSecretArn
      Policies:
        - AWSSecretsManagerGetSecretValuePolicy:
            SecretArn: !Ref ExternalRDSSecretArn

环境变量是您的函数可以在运行时使用的变量。要了解更多信息，请参阅AWS Lambda 开发人员指南中的使用 Lambda 环境变量。

策略为您的函数提供权限。在这里，Infrastructure Composer 创建了一个策略，允许您的函数对 Secrets Manager 进行读取访问以获取您访问 Amazon RDS 的密码 DB 集群、实例或代理。
