Kubernetes Ingress für Hybridknoten konfigurieren

In diesem Thema wird beschrieben, wie Kubernetes Ingress für Workloads konfiguriert wird, die auf Amazon EKS-Hybridknoten ausgeführt werden. Kubernetes Ingress macht HTTP- und HTTPS-Routen von außerhalb des Clusters für Dienste innerhalb des Clusters verfügbar. Um Ingress-Ressourcen nutzen zu können, ist ein Kubernetes Ingress Controller erforderlich, der die Netzwerkinfrastruktur und die Komponenten für den Netzwerkverkehr einrichtet.

AWS unterstützt AWS Application Load Balancer (ALB) und Cilium for Kubernetes Ingress für Workloads, die auf EKS-Hybridknoten ausgeführt werden. Die Entscheidung, ALB oder Cilium für Ingress zu verwenden, basiert auf der Quelle des Anwendungsdatenverkehrs. Wenn der Anwendungsdatenverkehr aus einer AWS Region stammt, AWS empfiehlt die Verwendung von AWS ALB und dem AWS Load Balancer Controller. Wenn der Anwendungsdatenverkehr aus der lokalen lokalen Umgebung oder der Edge-Umgebung stammt, AWS empfiehlt es sich, die integrierten Ingress-Funktionen von Cilium zu verwenden, die mit oder ohne Load Balancer-Infrastruktur in Ihrer Umgebung verwendet werden können.

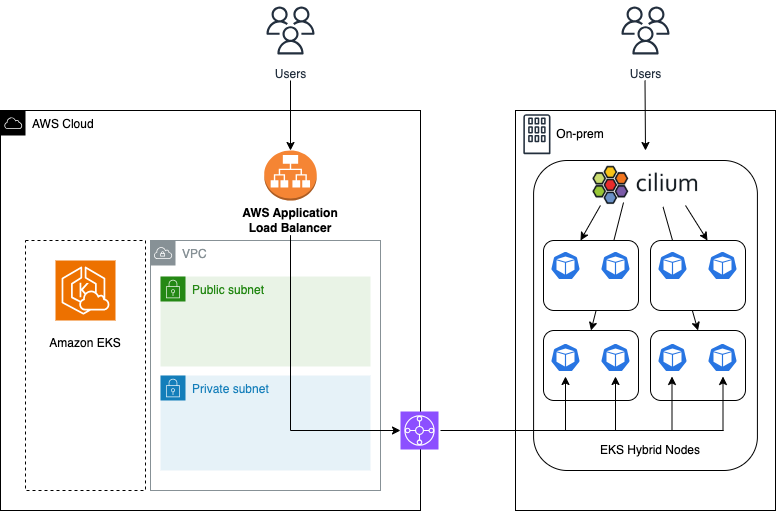

EKS-Hybridknoten — Ingress

AWS Application Load Balancer

Sie können den Load AWS Balancer Controller und den Application Load Balancer (ALB) mit dem Zieltyp ip für Workloads verwenden, die auf Hybridknoten ausgeführt werden. Bei Verwendung des ip Zieltyps leitet ALB den Datenverkehr direkt an die Pods weiter und umgeht dabei den Netzwerkpfad der Service-Schicht. Damit ALB die Pod-IP-Ziele auf Hybridknoten erreichen kann, muss Ihr lokales Pod-CIDR in Ihrem lokalen Netzwerk routingfähig sein. Darüber hinaus verwendet der Load AWS Balancer Controller Webhooks und erfordert eine direkte Kommunikation von der EKS-Steuerebene. Weitere Informationen finden Sie unter Webhooks für Hybridknoten konfigurieren.

Überlegungen

Voraussetzungen

  • Cilium wurde gemäß den Anweisungen unter installiert. CNI für Hybridknoten konfigurieren

  • Die Cilium BGP Control Plane wurde gemäß den Anweisungen unter aktiviert. Cilium BGP für Hybridknoten konfigurieren Wenn Sie BGP nicht verwenden möchten, müssen Sie eine alternative Methode verwenden, um Ihren lokalen Pod in Ihrem lokalen Netzwerk CIDRs routingfähig zu machen. Wenn Sie Ihren lokalen Pod nicht CIDRs routingfähig machen, kann ALB Ihre Pod-IP-Ziele nicht registrieren oder kontaktieren.

  • Helm ist in Ihrer Befehlszeilenumgebung installiert. Weitere Informationen finden Sie in den Anweisungen zur Einrichtung von Helm.

  • eksctl ist in Ihrer Befehlszeilenumgebung installiert. Weitere Informationen finden Sie in den eksctl-Installationsanweisungen.

Verfahren

  1. Laden Sie eine IAM-Richtlinie für den Load AWS Balancer Controller herunter, mit der er in AWS APIs Ihrem Namen Anrufe tätigen kann.

    curl -O https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/refs/heads/main/docs/install/iam_policy.json

  2. Erstellen Sie eine IAM-Richtlinie mit der im vorherigen Schritt heruntergeladenen Richtlinie.

    aws iam create-policy \
    --policy-name AWSLoadBalancerControllerIAMPolicy \
    --policy-document file://iam_policy.json

  3. Ersetzen Sie den Wert für Clustername (CLUSTER_NAME), AWS Region (AWS_REGION) und AWS Konto-ID (AWS_ACCOUNT_ID) durch Ihre Einstellungen und führen Sie den folgenden Befehl aus.

    eksctl create iamserviceaccount \
    --cluster=CLUSTER_NAME \
    --namespace=kube-system \
    --name=aws-load-balancer-controller \
    --attach-policy-arn=arn:aws:iam::AWS_ACCOUNT_ID:policy/AWSLoadBalancerControllerIAMPolicy \
    --override-existing-serviceaccounts \
    --region AWS_REGION \
    --approve

  4. Fügen Sie das eks-charts Helm-Chart-Repository hinzu und aktualisieren Sie Ihr lokales Helm-Repository, um sicherzustellen, dass Sie über die neuesten Diagramme verfügen.

    helm repo add eks https://aws.github.io/eks-charts
    helm repo update eks

  5. Installieren Sie den AWS Load Balancer Controller. Ersetzen Sie den Wert für Clustername (CLUSTER_NAME), AWS Region (AWS_REGION), VPC-ID (VPC_ID) und Load AWS Balancer Controller Helm-Diagrammversion (AWS_LBC_HELM_VERSION) durch Ihre Einstellungen und führen Sie den folgenden Befehl aus. Wenn Sie einen Cluster im gemischten Modus mit Hybridknoten und Knoten in der AWS Cloud ausführen, können Sie den Load AWS Balancer Controller auf Cloud-Knoten ausführen, indem Sie den Anweisungen unter AWS Load Balancer Balancer-Controller folgen.

    • Sie finden die neueste Version des Helm-Diagramms, indem Sie Folgendes ausführenhelm search repo eks/aws-load-balancer-controller --versions:

      helm install aws-load-balancer-controller eks/aws-load-balancer-controller \
  -n kube-system \
  --version AWS_LBC_HELM_VERSION \
  --set clusterName=CLUSTER_NAME \
  --set region=AWS_REGION \
  --set vpcId=VPC_ID \
  --set serviceAccount.create=false \
  --set serviceAccount.name=aws-load-balancer-controller

  6. Stellen Sie sicher, dass der AWS Load Balancer Controller erfolgreich installiert wurde.

    kubectl get -n kube-system deployment aws-load-balancer-controller
    NAME                           READY   UP-TO-DATE   AVAILABLE   AGE
aws-load-balancer-controller   2/2     2            2           84s

  7. Erstellen Sie eine Beispielanwendung. Im folgenden Beispiel wird die Microservices-Beispielanwendung Istio Bookinfo verwendet.

    kubectl apply -f https://raw.githubusercontent.com/istio/istio/refs/heads/master/samples/bookinfo/platform/kube/bookinfo.yaml

  8. Erstellen Sie eine Datei mit dem Namen my-ingress-alb.yaml und dem folgenden Inhalt.

    apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: my-ingress
  namespace: default
  annotations:
    alb.ingress.kubernetes.io/load-balancer-name: "my-ingress-alb"
    alb.ingress.kubernetes.io/target-type: "ip"
    alb.ingress.kubernetes.io/scheme: "internet-facing"
    alb.ingress.kubernetes.io/healthcheck-path: "/details/1"
spec:
  ingressClassName: alb
  rules:
  - http:
      paths:
      - backend:
          service:
            name: details
            port:
              number: 9080
        path: /details
        pathType: Prefix

  9. Wenden Sie die Ingress-Konfiguration auf Ihren Cluster an.

    kubectl apply -f my-ingress-alb.yaml

  10. Die Bereitstellung des ALB für Ihre Ingress-Ressource kann einige Minuten dauern. Sobald das ALB bereitgestellt ist, wird Ihrer Ingress-Ressource eine Adresse zugewiesen, die dem DNS-Namen der ALB-Bereitstellung entspricht. Die Adresse wird das Format haben. <alb-name>-<random-string>.<region>.elb.amazonaws.com

    kubectl get ingress my-ingress
    NAME         CLASS   HOSTS   ADDRESS                                                     PORTS   AGE
my-ingress   alb     *       my-ingress-alb-<random-string>.<region>.elb.amazonaws.com   80      23m

  11. Greifen Sie über die ALB-Adresse auf den Service zu.

    curl -s http//my-ingress-alb-<random-string>.<region>.elb.amazonaws.com:80/details/1 | jq
    {
  "id": 1,
  "author": "William Shakespeare",
  "year": 1595,
  "type": "paperback",
  "pages": 200,
  "publisher": "PublisherA",
  "language": "English",
  "ISBN-10": "1234567890",
  "ISBN-13": "123-1234567890"
  "details": "This is the details page"
}

Überblick über Cilium Ingress und Cilium Gateway

Die Ingress-Funktionen von Cilium sind in die Architektur von Cilium integriert und können mit der Kubernetes Ingress API oder Gateway API verwaltet werden. Wenn Sie noch nicht über Ingress-Ressourcen verfügen, AWS empfiehlt es sich, mit der Gateway-API zu beginnen, da diese eine ausdrucksstärkere und flexiblere Methode zur Definition und Verwaltung von Kubernetes-Netzwerkressourcen darstellt. Die Kubernetes Gateway-API zielt darauf ab, zu standardisieren, wie Netzwerkressourcen für Ingress, Load Balancing und Service Mesh in Kubernetes-Clustern definiert und verwaltet werden.

Wenn Sie die Ingress- oder Gateway-Funktionen von Cilium aktivieren, gleicht der Cilium-Operator Ingress-/Gateway-Objekte im Cluster ab, und Envoy-Proxys auf jedem Knoten verarbeiten den Layer-7-Netzwerkverkehr (L7). Cilium stellt die Ingress-/Gateway-Infrastruktur wie Load Balancer nicht direkt bereit. Wenn Sie planen, Cilium Ingress /Gateway mit einem Load Balancer zu verwenden, müssen Sie die Tools des Load Balancers, üblicherweise einen Ingress- oder Gateway-Controller, verwenden, um die Infrastruktur des Load Balancers bereitzustellen und zu verwalten.

Für den Ingress-/Gateway-Verkehr kümmert sich Cilium um den Kernnetzverkehr und die Durchsetzung der L3/L4-Richtlinien, und integrierte Envoy-Proxys verarbeiten den L7-Netzwerkverkehr. Bei Cilium Ingress/Gateway ist Envoy für die Anwendung der L7-Routing-Regeln und -Richtlinien und die Bearbeitung von Anfragen, für das erweiterte Datenverkehrsmanagement wie die Aufteilung und Spiegelung des Datenverkehrs sowie für die Terminierung und Herkunft von TLS verantwortlich. Die Envoy-Proxys von Cilium werden standardmäßig als separate DaemonSet (cilium-envoy) bereitgestellt, sodass Envoy und der Cilium-Agent separat aktualisiert, skaliert und verwaltet werden können.

Weitere Informationen zur Funktionsweise von Cilium Ingress und Cilium Gateway finden Sie auf den Seiten Cilium Ingress und Cilium Gateway in der Cilium-Dokumentation.

Vergleich von Cilium Ingress und Gateway

In der folgenden Tabelle sind die Funktionen von Cilium Ingress und Cilium Gateway ab Cilium Version 1.17.x zusammengefasst.

Funktion Ingress Gateway

Art des Dienstes LoadBalancer

Ja

Ja

Art der Dienstleistung NodePort

Ja

Keine1

Host-Netzwerk

Ja

Ja

Gemeinsamer Load Balancer

Ja

Ja

Dedizierter Load Balancer

Ja

Nein 2

Netzwerkrichtlinien

Ja

Ja

Protokolle

Schicht 7 (HTTP (S), gRPC)

Schicht 7 (HTTP (S), gRPC) 3

TLS-Passthrough

Ja

Ja

Verwaltung des Datenverkehrs

Pfad- und Host-Routing

Pfad- und Host-Routing, URL-Umleitung und -Umschreibung, Aufteilung des Datenverkehrs, Header-Änderung

1 Cilium Gateway-Unterstützung für NodePort Dienste ist für Cilium Version 1.18.x geplant (#27273)

2 Cilium Gateway-Unterstützung für dedizierte Load Balancer (#25567)

3 Cilium Gateway-Unterstützung für TCP/UDP (#21929)

Installieren Sie Cilium Gateway

Überlegungen

  • Cilium muss mit der nodePort.enabled Einstellung auf konfiguriert werden, true wie in den folgenden Beispielen gezeigt. Wenn Sie die Kube-Proxy-Ersatzfunktion von Cilium verwenden, müssen Sie nicht auf einstellen. nodePort.enabled true

  • Cilium muss mit der envoy.enabled Einstellung auf konfiguriert werden, true wie in den folgenden Beispielen gezeigt.

  • Cilium Gateway kann im Load Balancer- (Standard) oder im Host-Netzwerkmodus bereitgestellt werden.

  • Wenn Sie Cilium Gateway im Load Balancer-Modus verwenden, muss die service.beta.kubernetes.io/aws-load-balancer-type: "external" Anmerkung auf der Gateway-Ressource gesetzt werden, um zu verhindern, dass der AWS Legacy-Cloud-Anbieter einen Classic Load Balancer für den Service des Typs erstellt, den Cilium für LoadBalancer die Gateway-Ressource erstellt.

  • Wenn Cilium Gateway im Host-Netzwerkmodus verwendet wird, ist der Service-of-Typ-Modus deaktiviert. LoadBalancer Der Host-Netzwerkmodus ist nützlich für Umgebungen ohne Load Balancer-Infrastruktur. Host-Netzwerk Weitere Informationen finden Sie unter.

Voraussetzungen

  1. Helm ist in Ihrer Befehlszeilenumgebung installiert. Weitere Informationen finden Sie in den Anweisungen zur Einrichtung von Helm.

  2. Cilium wurde gemäß den Anweisungen unter installiert. CNI für Hybridknoten konfigurieren

Verfahren

  1. Installieren Sie die benutzerdefinierten Ressourcendefinitionen der Kubernetes Gateway-API (). CRDs

    kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.1/config/crd/standard/gateway.networking.k8s.io_gatewayclasses.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.1/config/crd/standard/gateway.networking.k8s.io_gateways.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.1/config/crd/standard/gateway.networking.k8s.io_httproutes.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.1/config/crd/standard/gateway.networking.k8s.io_referencegrants.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.1/config/crd/standard/gateway.networking.k8s.io_grpcroutes.yaml

  2. Erstellen Sie eine Datei mit dem Namen cilium-gateway-values.yaml und den folgenden Inhalten. Im folgenden Beispiel wird Cilium Gateway so konfiguriert, dass es den standardmäßigen Load Balancer-Modus verwendet und dass ein separater Proxy cilium-envoy DaemonSet für Envoy verwendet wird, der nur für die Ausführung auf Hybridknoten konfiguriert ist.

    gatewayAPI:
  enabled: true
  # uncomment to use host network mode
  # hostNetwork:
  #   enabled: true
nodePort:
  enabled: true
envoy:
  enabled: true
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
        - matchExpressions:
          - key: eks.amazonaws.com/compute-type
            operator: In
            values:
            - hybrid

  3. Wenden Sie die Helm-Wertedatei auf Ihren Cluster an.

    helm upgrade cilium oci://public.ecr.aws/eks/cilium/cilium \
  --namespace kube-system \
  --reuse-values \
  --set operator.rollOutPods=true \
  --values cilium-gateway-values.yaml

  4. Vergewissern Sie sich, dass die Cilium-Pods Operator, Agent und Envoy laufen.

    kubectl -n kube-system get pods --selector=app.kubernetes.io/part-of=cilium
    NAME                               READY   STATUS    RESTARTS   AGE
cilium-envoy-5pgnd                 1/1     Running   0          6m31s
cilium-envoy-6fhg4                 1/1     Running   0          6m30s
cilium-envoy-jskrk                 1/1     Running   0          6m30s
cilium-envoy-k2xtb                 1/1     Running   0          6m31s
cilium-envoy-w5s9j                 1/1     Running   0          6m31s
cilium-grwlc                       1/1     Running   0          4m12s
cilium-operator-68f7766967-5nnbl   1/1     Running   0          4m20s
cilium-operator-68f7766967-7spfz   1/1     Running   0          4m20s
cilium-pnxcv                       1/1     Running   0          6m29s
cilium-r7qkj                       1/1     Running   0          4m12s
cilium-wxhfn                       1/1     Running   0          4m1s
cilium-z7hlb                       1/1     Running   0          6m30s

Konfigurieren Sie Cilium Gateway

Cilium Gateway wird für Gateway-Objekte aktiviert, indem Sie auf setzen. gatewayClassName cilium Der Service, den Cilium für Gateway-Ressourcen erstellt, kann mit Feldern im Gateway-Objekt konfiguriert werden. Allgemeine Anmerkungen, die von Gateway-Controllern zur Konfiguration der Load Balancer-Infrastruktur verwendet werden, können mit dem Feld des Gateway-Objekts konfiguriert werden. infrastructure Bei Verwendung von LoadBalancer IPAM von Cilium (siehe Beispiel unterArt des Dienstes LoadBalancer) LoadBalancer kann die IP-Adresse, die für den Typ Service verwendet werden soll, im Feld des Gateway-Objekts konfiguriert werden. addresses Weitere Informationen zur Gateway-Konfiguration finden Sie in der Kubernetes Gateway API-Spezifikation.

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: my-gateway
spec:
  gatewayClassName: cilium
  infrastructure:
    annotations:
      service.beta.kubernetes.io/...
      service.kuberentes.io/...
  addresses:
  - type: IPAddress
    value: <LoadBalancer IP address>
  listeners:
  ...

Cilium und die Kubernetes Gateway-Spezifikation unterstützen die Ressourcen Gateway GatewayClass,, und HTTPRoute. GRPCRoute ReferenceGrant

Stellen Sie Cilium Gateway bereit

  1. Erstellen Sie eine Beispielanwendung. Im folgenden Beispiel wird die Microservices-Beispielanwendung Istio Bookinfo verwendet.

    kubectl apply -f https://raw.githubusercontent.com/istio/istio/refs/heads/master/samples/bookinfo/platform/kube/bookinfo.yaml

  2. Vergewissern Sie sich, dass die Anwendung erfolgreich ausgeführt wird.

    kubectl get pods
    NAME                              READY   STATUS    RESTARTS   AGE
details-v1-766844796b-9965p       1/1     Running   0          81s
productpage-v1-54bb874995-jmc8j   1/1     Running   0          80s
ratings-v1-5dc79b6bcd-smzxz       1/1     Running   0          80s
reviews-v1-598b896c9d-vj7gb       1/1     Running   0          80s
reviews-v2-556d6457d-xbt8v        1/1     Running   0          80s
reviews-v3-564544b4d6-cpmvq       1/1     Running   0          80s

  3. Erstellen Sie eine Datei mit dem Namen my-gateway.yaml und dem folgenden Inhalt. Das folgende Beispiel verwendet die service.beta.kubernetes.io/aws-load-balancer-type: "external" Anmerkung, um zu verhindern, dass der AWS Legacy-Cloud-Anbieter einen Classic Load Balancer für den Service des Typs erstellt LoadBalancer , den Cilium für die Gateway-Ressource erstellt.

    ---
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: my-gateway
spec:
  gatewayClassName: cilium
  infrastructure:
    annotations:
      service.beta.kubernetes.io/aws-load-balancer-type: "external"
  listeners:
  - protocol: HTTP
    port: 80
    name: web-gw
    allowedRoutes:
      namespaces:
        from: Same
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: http-app-1
spec:
  parentRefs:
  - name: my-gateway
    namespace: default
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /details
    backendRefs:
    - name: details
      port: 9080

  4. Wenden Sie die Gateway-Ressource auf Ihren Cluster an.

    kubectl apply -f my-gateway.yaml

  5. Vergewissern Sie sich, dass die Gateway-Ressource und der entsprechende Dienst erstellt wurden. Zu diesem Zeitpunkt wird erwartet, dass das ADDRESS Feld der Gateway-Ressource nicht mit einer IP-Adresse oder einem Hostnamen gefüllt ist und dass dem Dienst vom Typ LoadBalancer für die Gateway-Ressource ebenfalls keine IP-Adresse oder kein Hostname zugewiesen wurde.

    kubectl get gateway my-gateway
    NAME         CLASS    ADDRESS   PROGRAMMED   AGE
my-gateway   cilium             True         10s
    kubectl get svc cilium-gateway-my-gateway
    NAME                        TYPE           CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE
cilium-gateway-my-gateway   LoadBalancer   172.16.227.247   <pending>     80:30912/TCP   24s

  6. Fahren Sie fort, Art des Dienstes LoadBalancer um die Gateway-Ressource so zu konfigurieren, dass sie eine vom Cilium Load Balancer IPAM zugewiesene IP-Adresse verwendet, und/oder um die Gateway-Ressource so Host-Netzwerk zu konfigurieren, dass sie Netzwerkadressen verwendet NodePort oder hostet. Art des Dienstes NodePort

Installieren Sie Cilium Ingress

Überlegungen

  • Cilium muss mit der nodePort.enabled Einstellung auf konfiguriert werden, true wie in den folgenden Beispielen gezeigt. Wenn Sie die Kube-Proxy-Ersatzfunktion von Cilium verwenden, müssen Sie nicht auf einstellen. nodePort.enabled true

  • Cilium muss mit der envoy.enabled Einstellung auf konfiguriert werden, true wie in den folgenden Beispielen gezeigt.

  • Bei ingressController.loadbalancerMode Einstellung auf dedicated erstellt Cilium spezielle Dienste für jede Ingress-Ressource. Bei ingressController.loadbalancerMode Einstellung auf shared erstellt Cilium einen gemeinsamen Dienst des Typs LoadBalancer für alle Ingress-Ressourcen im Cluster. Bei Verwendung des shared Load Balancer-Modus loadBalancerIP werden die Einstellungen für den gemeinsamen Dienst wielabels, annotationstype, und im ingressController.service Abschnitt der Helm-Werte konfiguriert. Weitere Informationen finden Sie in der Referenz zu den Cilium Helm-Werten.

  • Wenn diese ingressController.default Option auf gesetzt isttrue, wird Cilium als Standard-Ingress-Controller für den Cluster konfiguriert und erstellt Ingress-Einträge, auch wenn dies in den Ingress-Ressourcen nicht angegeben ingressClassName ist.

  • Cilium Ingress kann im Load Balancer- (Standard), Node-Port- oder Host-Netzwerkmodus bereitgestellt werden. Wenn Cilium im Host-Netzwerkmodus installiert wird, sind die Modi Service of Type LoadBalancer und Service of Type NodePort deaktiviert. Weitere Informationen finden Sie unter Host-Netzwerk.

  • service.beta.kubernetes.io/aws-load-balancer-type: "external"In den Helm-Werten immer ingressController.service.annotations auf gesetzt, um zu verhindern, dass der AWS Legacy-Cloud-Anbieter einen Classic Load Balancer für den cilium-ingress Standardservice erstellt, der durch das Cilium Helm-Diagramm erstellt wurde.

Voraussetzungen

  1. Helm ist in Ihrer Befehlszeilenumgebung installiert. Weitere Informationen finden Sie in der Anleitung zur Einrichtung von Helm.

  2. Cilium wurde gemäß den Anweisungen unter installiert. CNI für Hybridknoten konfigurieren

Verfahren

  1. Erstellen Sie eine Datei mit dem Namen cilium-ingress-values.yaml und den folgenden Inhalten. Im folgenden Beispiel wird Cilium Ingress so konfiguriert, dass es den standardmäßigen Load dedicated Balancer-Modus verwendet und dass ein separater Proxy cilium-envoy DaemonSet für Envoy verwendet wird, der so konfiguriert ist, dass er nur auf Hybridknoten ausgeführt wird.

    ingressController:
  enabled: true
  loadbalancerMode: dedicated
  service:
    annotations:
      service.beta.kubernetes.io/aws-load-balancer-type: "external"
nodePort:
  enabled: true
envoy:
  enabled: true
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
        - matchExpressions:
          - key: eks.amazonaws.com/compute-type
            operator: In
            values:
            - hybrid

  2. Wenden Sie die Helm-Wertedatei auf Ihren Cluster an.

    helm upgrade cilium oci://public.ecr.aws/eks/cilium/cilium \
  --namespace kube-system \
  --reuse-values \
  --set operator.rollOutPods=true \
  --values cilium-ingress-values.yaml

  3. Vergewissern Sie sich, dass die Cilium-Pods Operator, Agent und Envoy laufen.

    kubectl -n kube-system get pods --selector=app.kubernetes.io/part-of=cilium
    NAME                               READY   STATUS    RESTARTS   AGE
cilium-envoy-5pgnd                 1/1     Running   0          6m31s
cilium-envoy-6fhg4                 1/1     Running   0          6m30s
cilium-envoy-jskrk                 1/1     Running   0          6m30s
cilium-envoy-k2xtb                 1/1     Running   0          6m31s
cilium-envoy-w5s9j                 1/1     Running   0          6m31s
cilium-grwlc                       1/1     Running   0          4m12s
cilium-operator-68f7766967-5nnbl   1/1     Running   0          4m20s
cilium-operator-68f7766967-7spfz   1/1     Running   0          4m20s
cilium-pnxcv                       1/1     Running   0          6m29s
cilium-r7qkj                       1/1     Running   0          4m12s
cilium-wxhfn                       1/1     Running   0          4m1s
cilium-z7hlb                       1/1     Running   0          6m30s

Konfigurieren Sie Cilium Ingress

Cilium Ingress wird für Ingress-Objekte aktiviert, indem Sie auf setzen. ingressClassName cilium Die Dienste, die Cilium für Ingress-Ressourcen erstellt, können mit Anmerkungen zu den Ingress-Objekten konfiguriert werden, wenn der Load Balancer-Modus verwendet wird, und in der Cilium/Helm-Konfiguration, wenn der dedicated Load Balancer-Modus verwendet wird. shared Diese Anmerkungen werden häufig von Ingress-Controllern verwendet, um die Load Balancer-Infrastruktur oder andere Attribute des Dienstes wie Diensttyp, Load Balancer-Modus, Ports und TLS-Passthrough zu konfigurieren. Die wichtigsten Anmerkungen werden im Folgenden beschrieben. Eine vollständige Liste der unterstützten Anmerkungen finden Sie in den Anmerkungen zu Cilium Ingress in der Cilium-Dokumentation.

Anmerkung Beschreibung

ingress.cilium.io/loadbalancer-mode

dedicated: Dedizierter Dienst dieses Typs LoadBalancer für jede Ingress-Ressource (Standard).

shared: Einzelner Dienst dieses Typs LoadBalancer für alle Ingress-Ressourcen.

ingress.cilium.io/service-type

LoadBalancer: Der Dienst wird vom Typ sein LoadBalancer (Standard)

NodePort: Der Service wird vom Typ sein NodePort.

service.beta.kubernetes.io/aws-load-balancer-type

"external": Verhindert, dass ältere AWS Cloud-Anbieter Classic Load Balancer für Dienste des Typs bereitstellen. LoadBalancer

lbipam.cilium.io/ips

Liste der IP-Adressen, die von Cilium IPAM zugewiesen werden sollen LoadBalancer

Cilium und die Kubernetes Ingress-Spezifikation unterstützen exakte, präfixe und implementierungsspezifische Abgleichsregeln für Ingress-Pfade. Cilium unterstützt Regex als implementierungsspezifische Abgleichsregel. Weitere Informationen finden Sie unter Ingress-Pfadtypen und Rangfolge und Beispiele für Pfadtypen in der Cilium-Dokumentation sowie in den Beispielen im Abschnitt dieser Seite. Stellen Sie Cilium Ingress bereit

Ein Beispiel für ein Cilium Ingress-Objekt ist unten dargestellt.

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: my-ingress
  annotations:
    service.beta.kuberentes.io/...
    service.kuberentes.io/...
spec:
  ingressClassName: cilium
  rules:
  ...

Stellen Sie Cilium Ingress bereit

  1. Erstellen Sie eine Beispielanwendung. Im folgenden Beispiel wird die Microservices-Beispielanwendung Istio Bookinfo verwendet.

    kubectl apply -f https://raw.githubusercontent.com/istio/istio/refs/heads/master/samples/bookinfo/platform/kube/bookinfo.yaml

  2. Vergewissern Sie sich, dass die Anwendung erfolgreich ausgeführt wird.

    kubectl get pods
    NAME                              READY   STATUS    RESTARTS   AGE
details-v1-766844796b-9965p       1/1     Running   0          81s
productpage-v1-54bb874995-jmc8j   1/1     Running   0          80s
ratings-v1-5dc79b6bcd-smzxz       1/1     Running   0          80s
reviews-v1-598b896c9d-vj7gb       1/1     Running   0          80s
reviews-v2-556d6457d-xbt8v        1/1     Running   0          80s
reviews-v3-564544b4d6-cpmvq       1/1     Running   0          80s

  3. Erstellen Sie eine Datei mit dem Namen my-ingress.yaml und dem folgenden Inhalt. Das folgende Beispiel verwendet die service.beta.kubernetes.io/aws-load-balancer-type: "external" Anmerkung, um zu verhindern, dass der AWS Legacy-Cloud-Anbieter einen Classic Load Balancer für den Service des Typs erstellt LoadBalancer , den Cilium für die Ingress-Ressource erstellt.

    apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: my-ingress
  namespace: default
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-type: "external"
spec:
  ingressClassName: cilium
  rules:
  - http:
      paths:
      - backend:
          service:
            name: details
            port:
              number: 9080
        path: /details
        pathType: Prefix

  4. Wenden Sie die Ingress-Ressource auf Ihren Cluster an.

    kubectl apply -f my-ingress.yaml

  5. Bestätigen Sie, dass die Ingress-Ressource und der entsprechende Dienst erstellt wurden. Zu diesem Zeitpunkt wird erwartet, dass das ADDRESS Feld der Ingress-Ressource nicht mit einer IP-Adresse oder einem Hostnamen gefüllt ist und dass dem gemeinsam genutzten oder dedizierten Dienst vom Typ LoadBalancer für die Ingress-Ressource ebenfalls keine IP-Adresse oder kein Hostname zugewiesen wurde.

    kubectl get ingress my-ingress
    NAME         CLASS    HOSTS   ADDRESS   PORTS   AGE
my-ingress   cilium   *                 80      8s

    Für den Load Balancer-Modus shared

    kubectl -n kube-system get svc cilium-ingress
    NAME             TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
cilium-ingress   LoadBalancer   172.16.217.48   <pending>     80:32359/TCP,443:31090/TCP   10m

    Für den Load Balancer-Modus dedicated

    kubectl -n default get svc cilium-ingress-my-ingress
    NAME                        TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
cilium-ingress-my-ingress   LoadBalancer   172.16.193.15   <pending>     80:32088/TCP,443:30332/TCP   25s

  6. Fahren Sie fort, Art des Dienstes LoadBalancer um die Ingress-Ressource so zu konfigurieren, dass sie eine vom Cilium Load Balancer IPAM zugewiesene IP-Adresse verwendet, und/oder um die Ingress-Ressource so Host-Netzwerk zu konfigurieren, dass sie Netzwerkadressen verwendet Art des Dienstes NodePort NodePort oder hostet.

Art des Dienstes LoadBalancer

Bestehende Load Balancer-Infrastruktur

Standardmäßig erstellt Cilium sowohl für Cilium Ingress als auch für Cilium Gateway Kubernetes-Dienste des Typs LoadBalancer für die Ingress-/Gateway-Ressourcen. Die Attribute der Dienste, die Cilium erstellt, können über die Ingress- und Gateway-Ressourcen konfiguriert werden. Wenn Sie Ingress- oder Gateway-Ressourcen erstellen, werden die extern offengelegten IP-Adressen oder Hostnamen für den Ingress oder das Gateway von der Load Balancer-Infrastruktur zugewiesen, die normalerweise von einem Ingress- oder Gateway-Controller bereitgestellt wird.

Viele Ingress- und Gateway-Controller verwenden Anmerkungen, um die Load Balancer-Infrastruktur zu erkennen und zu konfigurieren. Die Anmerkungen für diese Ingress- und Gateway-Controller werden auf den Ingress- oder Gateway-Ressourcen konfiguriert, wie in den vorherigen Beispielen oben gezeigt. Die unterstützten Anmerkungen finden Sie in der Dokumentation Ihres Ingress- oder Gateway-Controllers. Eine Liste der gängigen Controller finden Sie in der Kubernetes Ingress-Dokumentation und der Kubernetes Gateway-Dokumentation.

Wichtig

Cilium Ingress und Gateway können nicht mit dem Load AWS Balancer Controller und AWS Network Load Balancers (NLBs) mit EKS-Hybridknoten verwendet werden. Der Versuch, diese zusammen zu verwenden, führt zu nicht registrierten Zielen, da der NLB versucht, eine direkte Verbindung zu dem Pod herzustellen, der den Service des Typs unterstützt IPs , LoadBalancer wenn der NLB auf eingestellt target-type ist ip (Voraussetzung für die Verwendung von NLB mit Workloads, die auf EKS-Hybridknoten ausgeführt werden).

Keine Load-Balancer-Infrastruktur

Wenn Sie in Ihrer Umgebung keine Load Balancer-Infrastruktur und keinen entsprechenden Ingress-/Gateway-Controller haben, LoadBalancer können Ingress-/Gateway-Ressourcen und entsprechende Dienste des Typs so konfiguriert werden, dass sie IP-Adressen verwenden, die vom Load Balancer IP Address Management (LB IPAM) von Cilium zugewiesen wurden. Cilium LB IPAM kann mit bekannten IP-Adressbereichen aus Ihrer lokalen Umgebung konfiguriert werden und kann die integrierte BGP-Unterstützung (Border Gateway Protocol) von Cilium oder L2-Ankündigungen verwenden, um die LoadBalancer IP-Adressen in Ihrem lokalen Netzwerk bekannt zu geben.

Das folgende Beispiel zeigt, wie Sie das LB IPAM von Cilium mit einer IP-Adresse für Ihre Ingress-/Gateway-Ressourcen konfigurieren und wie Sie die Cilium BGP Control Plane so konfigurieren, dass die LoadBalancer IP-Adresse im lokalen Netzwerk bekannt gegeben wird. Die LB IPAM-Funktion von Cilium ist standardmäßig aktiviert, wird jedoch erst aktiviert, wenn eine Ressource erstellt wurde. CiliumLoadBalancerIPPool

Voraussetzungen

Verfahren

  1. Patchen Sie optional die Ingress- oder Gateway-Ressource, um eine bestimmte IP-Adresse anzufordern, die für den Dienst vom Typ verwendet werden soll. LoadBalancer Wenn Sie keine bestimmte IP-Adresse anfordern, weist Cilium im nachfolgenden Schritt eine IP-Adresse aus dem in der CiliumLoadBalancerIPPool Ressource konfigurierten IP-Adressbereich zu. Ersetzen Sie die Befehle in den folgenden Befehlen LB_IP_ADDRESS durch die IP-Adresse, um den Dienst vom Typ anzufordern. LoadBalancer

    Gateway

    kubectl patch gateway -n default my-gateway --type=merge -p '{
  "spec": {
    "addresses": [{"type": "IPAddress", "value": "LB_IP_ADDRESS"}]
  }
}'

    Zutritt

    kubectl patch ingress my-ingress --type=merge -p '{
  "metadata": {"annotations": {"lbipam.cilium.io/ips": "LB_IP_ADDRESS"}}
}'

  2. Erstellen Sie eine Datei cilium-lbip-pool-ingress.yaml mit dem Namen einer CiliumLoadBalancerIPPool Ressource, um den Load Balancer-IP-Adressbereich für Ihre Ingress-/Gateway-Ressourcen zu konfigurieren.

    • Wenn Sie Cilium Ingress verwenden, wendet Cilium das cilium.io/ingress: "true" Label automatisch auf die Dienste an, die es für Ingress-Ressourcen erstellt. Sie können dieses Label im serviceSelector Feld der CiliumLoadBalancerIPPool Ressourcendefinition verwenden, um die Dienste auszuwählen, die für LB IPAM in Frage kommen.

    • Wenn Sie Cilium Gateway verwenden, können Sie die gateway.networking.k8s.io/gateway-name Bezeichnung in den serviceSelector Feldern der CiliumLoadBalancerIPPool Ressourcendefinition verwenden, um die Gateway-Ressourcen auszuwählen, die für LB IPAM in Frage kommen.

    • LB_IP_CIDRErsetzen Sie durch den IP-Adressbereich, der für die Load Balancer-IP-Adressen verwendet werden soll. Verwenden Sie einen /32 CIDR, um eine einzelne IP-Adresse auszuwählen. Weitere Informationen finden Sie unter LoadBalancer IP-Adressverwaltung in der Cilium-Dokumentation.

      apiVersion: cilium.io/v2alpha1
kind: CiliumLoadBalancerIPPool
metadata:
  name: bookinfo-pool
spec:
  blocks:
  - cidr: "LB_IP_CIDR"
  serviceSelector:
    # if using Cilium Gateway
    matchExpressions:
      - { key: gateway.networking.k8s.io/gateway-name, operator: In, values: [ my-gateway ] }
    # if using Cilium Ingress
    matchLabels:
      cilium.io/ingress: "true"

  3. Wenden Sie die CiliumLoadBalancerIPPool Ressource auf Ihren Cluster an.

    kubectl apply -f cilium-lbip-pool-ingress.yaml

  4. Vergewissern Sie sich, dass von Cilium LB IPAM eine IP-Adresse für die Ingress-/Gateway-Ressource zugewiesen wurde.

    Gateway

    kubectl get gateway my-gateway
    NAME         CLASS    ADDRESS        PROGRAMMED   AGE
my-gateway   cilium   LB_IP_ADDRESS    True         6m41s

    Zutritt

    kubectl get ingress my-ingress
    NAME         CLASS    HOSTS   ADDRESS        PORTS   AGE
my-ingress   cilium   *       LB_IP_ADDRESS   80      10m

  5. Erstellen Sie eine Datei cilium-bgp-advertisement-ingress.yaml mit dem Namen einer CiliumBGPAdvertisement Ressource, um die LoadBalancer IP-Adresse für die Ingress-/Gateway-Ressourcen bekannt zu geben. Wenn Sie Cilium BGP nicht verwenden, können Sie diesen Schritt überspringen. Die für Ihre Ingress-/Gateway-Ressource verwendete LoadBalancer IP-Adresse muss in Ihrem lokalen Netzwerk routingfähig sein, damit Sie den Dienst im nächsten Schritt abfragen können.

    apiVersion: cilium.io/v2alpha1
kind: CiliumBGPAdvertisement
metadata:
  name: bgp-advertisement-lb-ip
  labels:
    advertise: bgp
spec:
  advertisements:
    - advertisementType: "Service"
      service:
        addresses:
          - LoadBalancerIP
      selector:
        # if using Cilium Gateway
        matchExpressions:
          - { key: gateway.networking.k8s.io/gateway-name, operator: In, values: [ my-gateway ] }
        # if using Cilium Ingress
        matchLabels:
          cilium.io/ingress: "true"

  6. Wenden Sie die CiliumBGPAdvertisement Ressource auf Ihren Cluster an.

    kubectl apply -f cilium-bgp-advertisement-ingress.yaml

  7. Greifen Sie mit der von Cilium LB IPAM zugewiesenen IP-Adresse auf den Dienst zu.

    curl -s http://LB_IP_ADDRESS:80/details/1 | jq
    {
  "id": 1,
  "author": "William Shakespeare",
  "year": 1595,
  "type": "paperback",
  "pages": 200,
  "publisher": "PublisherA",
  "language": "English",
  "ISBN-10": "1234567890",
  "ISBN-13": "123-1234567890"
}

Art des Dienstes NodePort

Wenn Sie in Ihrer Umgebung keine Load Balancer-Infrastruktur und keinen entsprechenden Ingress-Controller haben oder wenn Sie Ihre Load Balancer-Infrastruktur selbst verwalten oder DNS-basierten Load Balancing verwenden, können Sie Cilium Ingress so konfigurieren, dass Services vom Typ „Services“ für die Ingress-Ressourcen erstellt werden. NodePort Bei Verwendung NodePort mit Cilium Ingress wird der Typ Service auf einem Port auf jedem Knoten im Portbereich NodePort 30000-32767 verfügbar gemacht. In diesem Modus wird der Datenverkehr, wenn er einen Knoten im Cluster auf dem erreicht NodePort, an einen Pod weitergeleitet, der den Dienst unterstützt. Dieser kann sich auf demselben Knoten oder einem anderen Knoten befinden.

Anmerkung

Cilium Gateway-Unterstützung für NodePort Dienste ist für Cilium Version 1.18.x geplant (#27273)

Voraussetzungen

Verfahren

  1. Patchen Sie die vorhandene Ingress-Ressourcemy-ingress, um sie vom Diensttyp in zu ändern. LoadBalancer NodePort

    kubectl patch ingress my-ingress --type=merge -p '{
    "metadata": {"annotations": {"ingress.cilium.io/service-type": "NodePort"}}
}'

    Wenn Sie die Ingress-Ressource nicht erstellt haben, können Sie sie erstellen, indem Sie die folgende Ingress-Definition auf Ihren Cluster anwenden. Beachten Sie, dass die folgende Ingress-Definition die unter beschriebene Istio Bookinfo-Beispielanwendung verwendet. Stellen Sie Cilium Ingress bereit

    apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: my-ingress
  namespace: default
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-type: "external"
    "ingress.cilium.io/service-type": "NodePort"
spec:
  ingressClassName: cilium
  rules:
  - http:
      paths:
      - backend:
          service:
            name: details
            port:
              number: 9080
        path: /details
        pathType: Prefix

  2. Vergewissern Sie sich, dass der Dienst für die Ingress-Ressource aktualisiert wurde, sodass er den Diensttyp verwendet. NodePort Notieren Sie sich den Port für das HTTP-Protokoll in der Ausgabe. Im Beispiel unten ist dies dieser HTTP-Port32353, der in einem nachfolgenden Schritt zur Abfrage des Dienstes verwendet wird. Der Vorteil der Verwendung von Cilium Ingress mit Service of type NodePort besteht darin, dass Sie pfad- und hostbasiertes Routing sowie Netzwerkrichtlinien für den eingehenden Verkehr anwenden können, was bei einem Standarddienst vom Typ ohne Ingress nicht möglich ist. NodePort

    kubectl -n default get svc cilium-ingress-my-ingress
    NAME                        TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
cilium-ingress-my-ingress   NodePort   172.16.47.153   <none>        80:32353/TCP,443:30253/TCP   27m

  3. Rufen Sie die IP-Adressen Ihrer Knoten in Ihrem Cluster ab.

    kubectl get nodes -o wide
    NAME                   STATUS   ROLES    AGE   VERSION               INTERNAL-IP     EXTERNAL-IP   OS-IMAGE             KERNEL-VERSION       CONTAINER-RUNTIME
mi-026d6a261e355fba7   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.150   <none>        Ubuntu 22.04.5 LTS   5.15.0-142-generic   containerd://1.7.27
mi-082f73826a163626e   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.32    <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27
mi-09183e8a3d755abf6   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.33    <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27
mi-0d78d815980ed202d   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.97    <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27
mi-0daa253999fe92daa   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.100   <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27

  4. Greifen NodePort Sie mithilfe der IP-Adressen Ihrer Knoten und der oben NodePort erfassten IP-Adressen auf den Typ Service des Typs zu. Im folgenden Beispiel lautet die verwendete Knoten-IP-Adresse 10.80.146.32 und die NodePort ist32353. Ersetzen Sie diese durch die Werte für Ihre Umgebung.

    curl -s http://10.80.146.32:32353/details/1 | jq
    {
  "id": 1,
  "author": "William Shakespeare",
  "year": 1595,
  "type": "paperback",
  "pages": 200,
  "publisher": "PublisherA",
  "language": "English",
  "ISBN-10": "1234567890",
  "ISBN-13": "123-1234567890"
}

Host-Netzwerk

Ähnlich wie beim Typ Service können Sie Cilium Ingress und Cilium Gateway so konfigurieren NodePort, dass Ingress- und Gateway-Ressourcen direkt im Host-Netzwerk verfügbar sind, wenn Sie nicht über eine Load Balancer-Infrastruktur und einen Ingress- oder Gateway-Controller verfügen oder wenn Sie Ihren Lastenausgleich mit einem externen Load Balancer selbst verwalten. Wenn der Host-Netzwerkmodus für eine Ingress- oder Gateway-Ressource aktiviert ist, werden der Diensttyp LoadBalancer und die NodePort Modi automatisch deaktiviert. Der Host-Netzwerkmodus schließt sich mit diesen alternativen Modi für jede Ingress- oder Gateway-Ressource gegenseitig aus. Im Vergleich zum NodePort Service-of-Type-Modus bietet der Host-Netzwerkmodus zusätzliche Flexibilität in Bezug auf den Bereich der Ports, die verwendet werden können (er ist nicht auf den NodePort Bereich 30000-32767 beschränkt), und Sie können eine Untergruppe von Knoten konfigurieren, auf denen die Envoy-Proxys im Host-Netzwerk ausgeführt werden.

Voraussetzungen

Verfahren

Gateway

  1. Erstellen Sie eine Datei mit dem Namen cilium-gateway-host-network.yaml und dem folgenden Inhalt.

    gatewayAPI:
  enabled: true
  hostNetwork:
    enabled: true
    # uncomment to restrict nodes where Envoy proxies run on the host network
    # nodes:
    #   matchLabels:
    #     role: gateway

  2. Wenden Sie die Cilium Gateway-Konfiguration des Host-Netzwerks auf Ihren Cluster an.

    helm upgrade cilium oci://public.ecr.aws/eks/cilium/cilium \
  --namespace kube-system \
  --reuse-values \
  --set operator.rollOutPods=true \
  -f cilium-gateway-host-network.yaml

    Wenn Sie die Gateway-Ressource nicht erstellt haben, können Sie sie erstellen, indem Sie die folgende Gateway-Definition auf Ihren Cluster anwenden. Die folgende Gateway-Definition verwendet die unter beschriebene Istio Bookinfo-Beispielanwendung. Stellen Sie Cilium Gateway bereit Im folgenden Beispiel ist die Gateway-Ressource so konfiguriert, dass sie den 8111 Port für den HTTP-Listener verwendet, der der gemeinsam genutzte Listener-Port für die Envoy-Proxys ist, die im Host-Netzwerk ausgeführt werden. Wenn Sie einen privilegierten Port (niedriger als 1023) für die Gateway-Ressource verwenden, finden Sie Anweisungen in der Cilium-Dokumentation.

    ---
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: my-gateway
spec:
  gatewayClassName: cilium
  listeners:
  - protocol: HTTP
    port: 8111
    name: web-gw
    allowedRoutes:
      namespaces:
        from: Same
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: http-app-1
spec:
  parentRefs:
  - name: my-gateway
    namespace: default
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /details
    backendRefs:
    - name: details
      port: 9080

    Sie können die angewandte Cilium Envoy-Konfiguration mit dem folgenden Befehl überprüfen.

    kubectl get cec cilium-gateway-my-gateway -o yaml

    Sie können den Envoy-Listener-Port für den cilium-gateway-my-gateway Dienst mit dem folgenden Befehl abrufen. In diesem Beispiel lautet der gemeinsam genutzte Listener-Port. 8111

    kubectl get cec cilium-gateway-my-gateway -o jsonpath={.spec.services[0].ports[0]}

  3. Rufen Sie die IP-Adressen Ihrer Knoten in Ihrem Cluster ab.

    kubectl get nodes -o wide
    NAME                   STATUS   ROLES    AGE   VERSION               INTERNAL-IP     EXTERNAL-IP   OS-IMAGE             KERNEL-VERSION       CONTAINER-RUNTIME
mi-026d6a261e355fba7   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.150   <none>        Ubuntu 22.04.5 LTS   5.15.0-142-generic   containerd://1.7.27
mi-082f73826a163626e   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.32    <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27
mi-09183e8a3d755abf6   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.33    <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27
mi-0d78d815980ed202d   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.97    <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27
mi-0daa253999fe92daa   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.100   <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27

  4. Greifen Sie über die IP-Adressen Ihrer Knoten und den Listener-Port für die cilium-gateway-my-gateway Ressource auf den Dienst zu. Im folgenden Beispiel wird die IP-Adresse des Knotens 10.80.146.32 und der Listener-Port verwendet. 8111 Ersetzen Sie diese durch die Werte für Ihre Umgebung.

    curl -s http://10.80.146.32:8111/details/1 | jq
    {
  "id": 1,
  "author": "William Shakespeare",
  "year": 1595,
  "type": "paperback",
  "pages": 200,
  "publisher": "PublisherA",
  "language": "English",
  "ISBN-10": "1234567890",
  "ISBN-13": "123-1234567890"
}

Ingress

Aufgrund eines Upstream-Problems mit Cilium (#34028) muss Cilium Ingress im Host-Netzwerkmodus verwendet werdenloadbalancerMode: shared, wodurch ein einziger Service vom Typ ClusterIP für alle Ingress-Ressourcen im Cluster erstellt wird. Wenn Sie einen privilegierten Port (niedriger als 1023) für die Ingress-Ressource verwenden, finden Sie Anweisungen in der Cilium-Dokumentation.

  1. Erstellen Sie eine Datei mit dem Namen cilium-ingress-host-network.yaml und dem folgenden Inhalt.

    ingressController:
  enabled: true
  loadbalancerMode: shared
  # This is a workaround for the upstream Cilium issue
  service:
    externalTrafficPolicy: null
    type: ClusterIP
  hostNetwork:
    enabled: true
    # ensure the port does not conflict with other services on the node
    sharedListenerPort: 8111
    # uncomment to restrict nodes where Envoy proxies run on the host network
    # nodes:
    #   matchLabels:
    #     role: ingress

  2. Wenden Sie die Cilium Ingress-Konfiguration des Host-Netzwerks auf Ihren Cluster an.

    helm upgrade cilium oci://public.ecr.aws/eks/cilium/cilium \
  --namespace kube-system \
  --reuse-values \
  --set operator.rollOutPods=true \
  -f cilium-ingress-host-network.yaml

    Wenn Sie die Ingress-Ressource nicht erstellt haben, können Sie sie erstellen, indem Sie die folgende Ingress-Definition auf Ihren Cluster anwenden. Die folgende Ingress-Definition verwendet die unter beschriebene Istio Bookinfo-Beispielanwendung. Stellen Sie Cilium Ingress bereit

    apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: my-ingress
  namespace: default
spec:
  ingressClassName: cilium
  rules:
  - http:
      paths:
      - backend:
          service:
            name: details
            port:
              number: 9080
        path: /details
        pathType: Prefix

    Sie können die angewandte Cilium Envoy-Konfiguration mit dem folgenden Befehl beobachten.

    kubectl get cec -n kube-system cilium-ingress -o yaml

    Sie können den Envoy-Listener-Port für den cilium-ingress Dienst mit dem folgenden Befehl abrufen. In diesem Beispiel lautet der gemeinsam genutzte Listener-Port. 8111

    kubectl get cec -n kube-system cilium-ingress -o jsonpath={.spec.services[0].ports[0]}

  3. Rufen Sie die IP-Adressen Ihrer Knoten in Ihrem Cluster ab.

    kubectl get nodes -o wide
    NAME                   STATUS   ROLES    AGE   VERSION               INTERNAL-IP     EXTERNAL-IP   OS-IMAGE             KERNEL-VERSION       CONTAINER-RUNTIME
mi-026d6a261e355fba7   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.150   <none>        Ubuntu 22.04.5 LTS   5.15.0-142-generic   containerd://1.7.27
mi-082f73826a163626e   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.32    <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27
mi-09183e8a3d755abf6   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.33    <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27
mi-0d78d815980ed202d   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.97    <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27
mi-0daa253999fe92daa   Ready    <none>   23h   v1.32.3-eks-473151a   10.80.146.100   <none>        Ubuntu 22.04.4 LTS   5.15.0-142-generic   containerd://1.7.27

  4. Greifen Sie über die IP-Adressen Ihrer Knoten und die sharedListenerPort für die cilium-ingress Ressource auf den Dienst zu. Im folgenden Beispiel wird die IP-Adresse des Knotens 10.80.146.32 und der Listener-Port verwendet8111. Ersetzen Sie diese durch die Werte für Ihre Umgebung.

    curl -s http://10.80.146.32:8111/details/1 | jq
    {
  "id": 1,
  "author": "William Shakespeare",
  "year": 1595,
  "type": "paperback",
  "pages": 200,
  "publisher": "PublisherA",
  "language": "English",
  "ISBN-10": "1234567890",
  "ISBN-13": "123-1234567890"
}
