Amazon S3 への自動録画 (Low-Latency Streaming)
このセクションでは、Amazon IVS 低レイテンシーストリーミングの auto-record-to-S3 機能について説明します。録画された Amazon IVS ストリームのデータストレージについて説明します。ストレージの内容とメタデータファイルスキーマについて説明します。また、録画したコンテンツの再生についても説明します。
| 詳細 | 参照 |
|---|---|
動画録画の設定と停止 |
Amazon IVS の使用開始で、オプション録画を使用したチャネルを作成する |
API |
|
| コスト | Amazon IVS のコスト |
S3 プレフィックス
S3 プレフィックスは、録画される各ライブストリームの一意のディレクトリ構造です。ライブストリームのすべてのメディアファイルとメタデータファイルは、このディレクトリ内に書き込まれます。録画が有効になっているチャネルの場合、S3 プレフィックスはライブセッションの開始時に生成され、録画の開始と終了時に CloudWatch イベントで提供されます。
S3 プレフィックスの形式は次のとおりです。
/ivs/v1/<aws_account_id>/<channel_id>/<year>/<month>/<day>/<hours>/<minutes>/<recording_id>
実行する条件は以下のとおりです。
-
aws_account_idは、チャネルが作成される AWS アカウントの (AWS アカウントの作成時に生成される) ID です。 -
channel_idは、チャネル ARN のリソース ID 部分 (Amazon リソースネームの最後の部分) です。用語集 の ARN を参照してください。 -
<year>/<month>/<day>/<hours>/<minutes>は、録画開始時の UTC タイムスタンプです。 -
recording_idは、録画セッションごとに生成される一意の ID です。
例:
ivs/v1/123456789012/AsXego4U6tnj/2020/6/23/20/12/j8Z9O91ndcVs
録画の内容
録画が開始すると、動画セグメントとメタデータファイルは、チャネルに設定されている S3 バケットに書き込まれます。これらのコンテンツは、後処理またはオンデマンド動画再生として利用できます。
ライブストリームが開始され、Recording Start EventBridge イベントが出力されると、マニフェストファイルとビデオセグメントが書き込まれるまでに少し時間がかかることに注意してください。Recording End イベントの送信後に、録画したストリームを再生または処理することをお勧めします。(「IVS EventBridge での Amazon の使用」を参照してください。)
以下は、ライブの Amazon IVS セッションの録画のディレクトリ構造およびコンテンツの例です。
ivs/v1/123456789012/AsXego4U6tnj/2020/6/23/20/12/j8Z9O91ndcVs/ events recording-started.json recording-ended.json media hls thumbnails
eventsフォルダには、録画イベントに対応するメタデータファイルが含まれています。JSON メタデータファイルは、録画が開始された時、正常に終了した時、失敗して終了した時に生成されます。
-
events/recording-started.json -
events/recording-ended.json -
events/recording-failed.json
該当する events フォルダには、recording-started.json、および recording-ended.json または recording-failed.json のどちらかが含まれます。
これらには、録画されたセッションとその出力形式に関連するメタデータが含まれます。JSON の詳細を以下に示します。
media フォルダには、サポートされているすべてのメディアコンテンツが 2 つのサブフォルダ内に格納されています。
-
hlsには、ライブセッション中に生成されたすべてのメディアファイルとマニフェストファイルが含まれており、Amazon IVS プレイヤーで再生できます。このフォルダには、標準マスターマニフェストmaster.m3u8とバイト範囲対応マニフェストbyte-range-multivariant.m3u8の 2 種類の HLS マニフェストがあります。したがって、各レンディションフォルダにはplaylist.m3u8とbyte-range-variant.m3u8ファイルの両方があります。(以下の「バイト範囲プレイリスト」を参照してください。) -
thumbnailsには、ライブセッション中に生成されたサムネイル画像が含まれます。サムネイルは、毎分ごとに生成されてバケットに書き込まれます。(この動作を変更するには、録画設定のthumbnailConfigurationプロパティを上書きしてください。)
重要: media フォルダ内のコンテンツは動的に生成され、最初に受信した動画セグメントの特性によって決定されます。フォルダのコンテンツは最終的な特性 (レンディションの品質など) を表していない場合があります。静的パスについて何も仮定しないでください。使用可能な HLS レンディションとそのパスを検出するには、以下で説明する JSON メタデータファイルを使用します。
バイト範囲プレイリスト
auto-record-to-S3 機能は、標準の HLS プレイリストに加えて、バイト範囲
サムネイル
録画設定の thumbnailConfiguration プロパティは、ライブセッションのサムネイルの記録を有効または無効にしたり、ライブセッションのサムネイルが生成される間隔を変更したりできます。サムネイルの間隔は 1 秒から 60 秒の範囲で設定でき、デフォルトでは、60 秒の間隔でサムネイルの記録が有効になっています。詳細については、「Amazon IVS API リファレンス」を参照してください。
また、サムネイル設定には storage フィールド (SEQUENTIAL または LATEST) と解像度 (LOWEST_RESOLUTION、SD、HD、FULL_HD) が含まれています。各オプションの解像度は以下のとおりです。
160 <= LOWEST_RESOLUTION <= 360
360 < SD <= 480
480 < HD <= 720
720 < FULL_HD <= 1,080
断片化されたストリームの結合
録画設定の recordingReconnectWindowSeconds プロパティを使用すると、ストリームが中断されて新しいストリームが開始された場合に、Amazon IVS が前のストリームと同じ S3 プレフィックスに録画を試みる時間枠 (秒単位) を指定できます。つまり、ブロードキャストが切断され、指定された時間内で再接続された場合、複数のストリームは 1 つのブロードキャストと見なされマージされます。
Amazon での IVS 録画状態変更イベント EventBridge： Amazon IVS が新しいストリームが開始されないことを確認するのを待機するためrecordingReconnectWindowSeconds、Recording End イベントと recording-ended JSON メタデータファイルは少なくとも 遅延します。
ストリームの結合機能をセットアップする手順については、「Amazon IVS の開始方法」の「ステップ 4: 任意の録画によるチャネルの作成」を参照してください。
対象
複数のストリームを同じ S3 プレフィックスに録画するには、すべてのストリームで特定の条件を満たす必要があります。
-
動画の幅と高さが同じであること。
-
フレームレートは同じであること。
-
後続ストリームのビットレート差は、元のストリームのビットレートの 50% 以下であること。
-
ビデオコーデックとオーディオコーデックは同じであること。
注意:
-
最大 20 のストリームがマージされ、その後新しい S3 プレフィックスが作成されます。
-
48 時間後、新しい S3 プレフィックスが作成されます。たとえば、最初のブロードキャストが 48 時間続き、別のブロードキャストが
recordingReconnectWindowSecondsの指定時間内に開始された場合、次のブロードキャストは最初の S3 プレフィックスにはマージされません。 各ストリームの開始は、前のストリームから 10 秒以上経過後に行う必要があります。
既知の問題
もし recordingReconnectWindowSeconds が有効になっていて、Web Broadcast SDK が使用されている場合、Web Broadcast SDK はビットレートと品質を動的に変更するため、同じ S3 プレフィックスへの録画が機能しない可能性があります。
JSON メタデータファイル
録画状態変更イベントが発生すると、対応する Amazon CloudWatch メトリクスが生成され、メタデータファイルが S3 プレフィックス内に書き込まれます。(「Amazon IVS Low-Latency Streaming のモニタリング」を参照してください。)
このメタデータは JSON 形式です。これには、以下の情報が含まれています。
| フィールド | Type | 必須 | 説明 |
|---|---|---|---|
|
文字列 | はい | ライブストリームをブロードキャストするチャネルの ARN。 |
|
オブジェクト | はい | この録画に使用できるメディアコンテンツの列挙型オブジェクトを含むオブジェクト。有効な値: |
|
オブジェクト | はい | Apple HLS 形式の出力を記述する列挙型フィールド。 |
|
整数 | 条件付き | 録画された HLS コンテンツの継続時間 (ミリ秒単位)。これは、 |
|
文字列 | はい | HLS コンテンツが格納されている S3 プレフィックスからの相対パス。 |
|
文字列 | はい |
HLS マスタープレイリストファイルの名前。 |
|
文字列 | はい | HLS バイト範囲マルチバリアントプレイリストの名前。 |
|
オブジェクト | はい | メタデータオブジェクトのレンディション (HLS バリアント) の配列。レンディションは必ず 1 つ以上。 |
|
文字列 | はい | このレンディションの HLS コンテンツが格納されている S3 プレフィックスからの相対パス。 |
|
文字列 | はい | このレンディションのメディアプレイリストファイルの名前。 |
|
文字列 | はい | このレンディションのバイト範囲プレイリストの名前。 |
|
整数 | 条件付き | エンコードされた動画のピクセル解像度の高さ。これは、レンディションに動画トラックが含まれている場合にのみ使用できます。 |
|
整数 | 条件付き | エンコードされた動画のピクセル解像度の幅。これは、レンディションに動画トラックが含まれている場合にのみ使用できます。 |
|
オブジェクト | 条件付き | サムネイル出力を記述する列挙型フィールド。これを使用できるのは、サムネイル設定の |
|
文字列 | 条件付き | サムネイルコンテンツが格納されている S3 プレフィックスからの相対パス。これを使用できるのは、サムネイル設定の |
|
整数 | はい | サムネイルの高さ。デフォルト: ソースレンディションの解像度。この値は、関連する録画設定でのユーザー入力の影響を受けます。具体的には |
|
整数 | はい | サムネイルの幅。デフォルト: ソースレンディションの解像度。この値は、関連する録画設定でのユーザー入力の影響を受けます。具体的には |
|
オブジェクト | はい | 最新のサムネイル出力を記述する列挙型フィールド。これを使用できるのは、サムネイル設定の |
|
整数 | はい | サムネイルの高さ。デフォルトは、ソースレンディションの解像度です。この値は、関連する録画設定でのユーザー入力の影響を受けます。具体的には |
|
整数 | はい | サムネイルの幅。デフォルトは、ソースレンディションの解像度です。この値は、関連する録画設定でのユーザー入力の影響を受けます。具体的には |
|
string | 条件付き | 録画終了時の RFC 3339 UTC タイムスタンプ。これは、
|
|
文字列 | はい | 録画開始時の RFC 3339 UTC タイムスタンプ。
|
|
文字列 | はい | 録画ステータス。有効な値は、 |
|
文字列 | 条件付き | ステータスの詳細情報。これは、 |
|
文字列 | はい | メタデータスキーマのバージョン。 |
例: recording_started.json
{ "version" : "v1", "channel_arn" : "arn:aws:ivs:us-west-2:123456789012:channel/AsXego4U6tnj", "recording_started_at" : "2020-06-12T12:53:26Z", "recording_status : "RECORDING_STARTED", "media" : { "hls" : { "path" : "media/hls", "playlist" : "master.m3u8", "byte_range_playlist": "byte-range-multivariant.m3u8", "renditions" : [ { "path" : "480p30", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 480, "resolution_width" : 852 }, { "path" : "360p30", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 360, "resolution_width" : 640 }, { "path" : "160p30", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 160, "resolution_width" : 284 }, { "path" : "720p60", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 720, "resolution_width" : 1280 } ] }, "thumbnails": { "path": "media/thumbnails", "resolution_height": 480, "resolution_width": 852 }, "latest_thumbnail": { "path": "media/latest_thumbnail/thumb.jpg", "resolution_height": 480, "resolution_width": 852 } } }
例: recording_ended.json
{ "version" : "v1", "channel_arn" : "arn:aws:ivs:us-west-2:123456789012:channel/AsXego4U6tnj", "recording_ended_at" : "2020-06-14T12:53:20Z", "recording_started_at" : "2020-06-12T12:53:26Z", "recording_status" : "RECORDING_ENDED", "media" : { "hls" : { "duration_ms" : 172794489, "path" : "media/hls", "playlist" : "master.m3u8", "byte_range_playlist": "byte-range-multivariant.m3u8", "renditions" : [ { "path" : "480p30", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 480, "resolution_width" : 852 }, { "path" : "360p30", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 360, "resolution_width" : 640 }, { "path" : "160p30", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 160, "resolution_width" : 284 }, { "path" : "720p60", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 720, "resolution_width" : 1280 } ] }, "thumbnails": { "path": "media/thumbnails", "resolution_height": 480, "resolution_width": 852 }, "latest_thumbnail": { "path": "media/latest_thumbnail/thumb.jpg", "resolution_height": 480, "resolution_width": 852 } } }
例: recording_failed.json
{ "version" : "v1", "channel_arn" : "arn:aws:ivs:us-west-2:123456789012:channel/AsXego4U6tnj", "recording_ended_at" : "2020-06-14T12:53:20Z", "recording_started_at" : "2020-06-12T12:53:26Z", "recording_status" : "RECORDING_ENDED", "media" : { "hls" : { "duration_ms" : 172794489, "path" : "media/hls", "playlist" : "master.m3u8", "byte_range_playlist": "byte-range-multivariant.m3u8", "renditions" : [ { "path" : "480p30", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 480, "resolution_width" : 852 }, { "path" : "360p30", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 360, "resolution_width" : 640 }, { "path" : "160p30", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 160, "resolution_width" : 284 }, { "path" : "720p60", "playlist" : "playlist.m3u8", "byte_range_playlist": "byte-range-variant.m3u8", "resolution_height" : 720, "resolution_width" : 1280 } ] }, "thumbnails": { "path": "media/thumbnails", "resolution_height": 480, "resolution_width": 852 }, "latest_thumbnail": { "path": "media/latest_thumbnail/thumb.jpg", "resolution_height": 480, "resolution_width": 852 } } }
録画のレンディションの検出
Amazon IVS チャネルにコンテンツをストリーミングすると、 auto-record-to-s3 はソースビデオを使用して複数のレンディションを生成します。Amazon IVS Player は、Adaptive Bitrate Streaming (ABR) を使用して、必要に応じてレンディション (ビットレート) を自動的に切り替え、さまざまなネットワーク条件に応じて再生を最適化します。
ライブストリーミング中に生成された各レンディションは、S3 録画プレフィックス内の固有のパスに記録されます。解像度の詳細、パス、およびプレイリストファイル名は、録画の開始および終了時に JSON メタデータファイルに保存されます。録画設定の renditionSelection の値が ALL の場合、すべてのレンディションが記録対象として選択されます。renditionSelection が CUSTOM の場合、オプション (LOWEST_RESOLUTION、SD、HD、FULL_HD) から 1 つ以上を選択する必要があります。各オプションの解像度は以下のとおりです。
160 <= LOWEST_RESOLUTION <= 360
360 < SD <= 480
480 < HD <= 720
720 < FULL_HD <= 1,080
重要: 静的レンディションのパスまたは生成されたレンディションのリストを仮定しないでください。これらは変更される可能性があります。特定のレンディションが Amazon IVS 録画で常に使用可能であると前提にしないでください。利用可能なレンディション、解像度、パスを決定するには、メタデータファイルを参照してください。
録画プレフィックス内の event/recording_started.json または event/recording_ended.json ファイルには、録画プレフィックス内のメディアファイルのパスと名前が含まれています。すべての path 要素は、階層内の前のパスに関連しています。media
> hls の要素は HLS アセットを表しており、マスタープレイリスト名とパスがこのレベルで定義されています。
S3 録画プレフィックスとメタデータファイルを使用して、マスタープレイリストパスを生成する方法を示す Python コードスニペットを次に示します。
def get_master_playlist(metadata_json, s3_recording_prefix): return s3_recording_prefix + '/' + metadata_json['media']['hls']['path'] + '/' + metadata_json['media']['hls']['playlist']
media > hls > renditions の要素は、記録されたレンディションのリストを表します。resolution_height および resolution_width プロパティは、動画の解像度を特定するために使用されます。path および playlist 要素は、レンディションプレイリストパスを取得するために使用されます。これらのフィールドを使用して、後処理に使用するレンディションを決定します。
録画に使用できる最高のレンディションプレイリストを見つけるには、「IVS Recording State Change EventBridge 」イベントにサブスクライブできます。(「IVS EventBridge での Amazon の使用」を参照してください。) これらのイベントへサブスクライブされた Lambda 関数の使用例を示す Python スクリプトを以下に示します。
import json import boto3 s3 = boto3.resource('s3') def get_highest_rendition_playlist(bucket_name, prefix_name): object_path = "{}/events/recording-started.json".format(prefix_name) object = s3.Object(bucket_name, object_path) body = str(object.get()['Body'].read().decode('utf-8')) metadata = json.loads(body) media_path = metadata["media"]["hls"]["path"] renditions = metadata["media"]["hls"]["renditions"] highest_rendition = None highest_rendition_size = 0 for rendition in renditions: current_rendition_size = rendition["resolution_height"] if (current_rendition_size > highest_rendition_size): highest_rendition_size = current_rendition_size highest_rendition = rendition highest_rendition_playlist = media_path + '/' + highest_rendition['path'] + '/' + highest_rendition['playlist'] return highest_rendition_playlist def lambda_handler(event, context): prefix_name = event["detail"]["recording_s3_key_prefix"] bucket_name = event["detail"]["recording_s3_bucket_name"] rendition_playlist = get_highest_rendition_playlist(bucket_name, prefix_name) print("Highest rendition playlist: {}/{}".format(prefix_name, rendition_playlist)) return { 'statusCode': 200, 'body': rendition_playlist }
プライベートバケットからの録画コンテンツの再生
Amazon S3 への自動録画機能で録画されたオブジェクトは、デフォルトではプライベートです。したがって、これらのオブジェクトは S3 のダイレクト URL を使用してアクセスして再生することはできません。Amazon IVS プレーヤーまたは別のプレーヤーを使用して再生するために HLS マスターマニフェスト (m3u8 ファイル) を開こうとすると、エラー (「You do not have permission to access the requested resource」など) が表示されます。代わりに、これらのファイルを Amazon CloudFront CDN (コンテンツ配信ネットワーク) で再生できます。
Amazon CloudFront ディストリビューション
CloudFront ディストリビューションは、プライベートバケットからコンテンツを配信するように設定できます。通常、これは読み取りが が提供するコントロールをバイパスするオープンにアクセス可能なバケットを持つよりも望ましいです CloudFront。オリジンアクセスコントロール (OAC) を作成することで、プライベートバケットからサービスするようにディストリビューションを設定できます。OAC は、プライベートオリジンバケットに対する読み取り権限を持つ特別な CloudFront ユーザーです。OAC は、ディストリビューションを作成した後、 CloudFront コンソールまたは API を使用して作成できます。「新しいオリジンアクセスコントロールの作成」を参照してください。
Amazon からの再生 CloudFront
OAC を使用してディストリビューションを設定してプライベートバケットにアクセスすると、動画ファイルを URL から CloudFront使用できるようになります。 CloudFront URL は、AWS CloudFront コンソールの詳細タブのディストリビューションドメイン名です。次のように表示されます。
a1b23cdef4ghij.cloudfront.net
録画した動画をディストリビューションでストリーミングするには、master.m3u8 ファイルのオプジェクトキーを使います。次のように表示されます。
ivs/v1/012345678912/a0bCDeFGH1IjK/2021/4/20/12/03/aBcdEFghIjkL/media/hls/master.m3u8
オブジェクトキーを CloudFront URL の末尾に追加します。最終的にページ URL は次のようになります。
https://a1b23cdef4ghij.cloudfront.net/ivs/v1/012345678912/a0bCDeFGH1IjK/2021/4/20/12/03/aBcdEFghIjkL/media/hls/master.m3u8

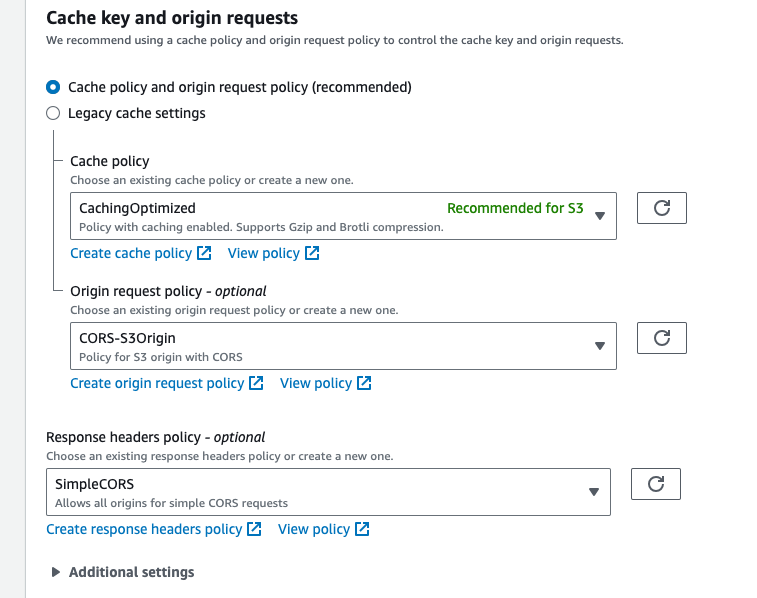

ウェブブラウザから再生するには、必ず と S3 バケットの両方で CloudFront CORS を設定してください。 CloudFront 設定については、「オリジンリクエストポリシーの作成」の手順に従って、CORS-S3 オリジンリクエストポリシーと SimpleCORS レスポンスヘッダーポリシーを CloudFront ディストリビューションにアタッチします。以下の設定コンソールページの例を参照してください。
S3 CORS 設定については、「CORS の設定」を参照して、S3 バケットに適切なルールを作成してください。
録画した動画を、バケットから直接再生しているかのように再生できるようになりました。
詳細については、「Amazon S3 オリジンへのアクセスの制限」を参照してください。
