Acceda a las aplicaciones de contenedores de forma privada en Amazon ECS mediante AWS PrivateLink y un Network Load Balancer

Kirankumar Chandrashekar, Amazon Web Services

Resumen

Este patrón describe cómo alojar de forma privada una aplicación contenedora de Docker en Amazon Elastic Container Service (Amazon ECS) detrás de un Network Load Balancer y cómo acceder a la aplicación mediante AWS. PrivateLink A continuación, puede utilizar una red privada para acceder de forma segura a los servicios de la nube de Amazon Web Services (AWS). Amazon Relational Database Service (Amazon RDS) aloja la base de datos relacional para la aplicación que se ejecuta en Amazon ECS con alta disponibilidad (HA). Se usa Amazon Elastic File System (Amazon EFS) si la aplicación necesita almacenamiento persistente.

El servicio Amazon ECS que ejecuta las aplicaciones de Docker, con un Network Load Balancer en la interfaz, se puede asociar a un punto final de nube privada virtual (VPC) para acceder a él a través de AWS. PrivateLink Luego, este servicio de punto final de VPC se puede compartir con otros VPCs mediante sus puntos de enlace de VPC.

También puede usar AWS Fargate en lugar de un grupo de Amazon EC2 Auto Scaling. Para obtener más información, consulte Acceda a aplicaciones de contenedores de forma privada en Amazon ECS mediante AWS Fargate PrivateLink, AWS y un Network Load Balancer.

Requisitos previos y limitaciones

Requisitos previos

• Una cuenta de AWS activa

• Interfaz de la línea de comandos de AWS (AWS CLI) versión 2, instalada y configurada en Linux, macOS o Windows

• Docker, instalado y configurado en Linux, macOS o Windows

• Una aplicación que se ejecuta en Docker

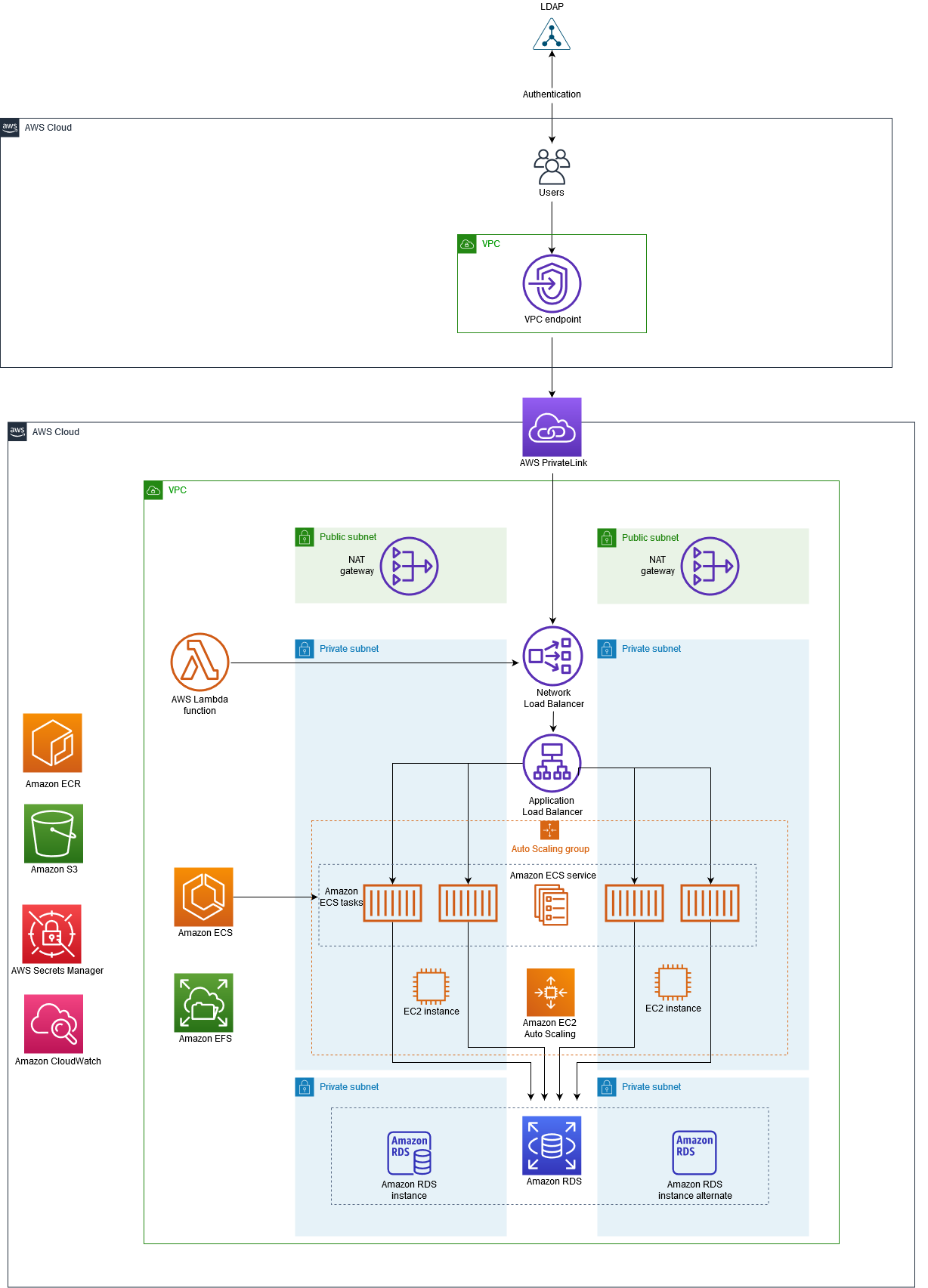

Arquitectura

Pila de tecnología

• Amazon CloudWatch

• Amazon Elastic Compute Cloud (Amazon EC2)

• Amazon EC2 Auto Scaling

• Amazon Elastic Container Registry (Amazon ECR)

• Amazon ECS

• Amazon RDS

• Amazon Simple Storage Service (Amazon S3)

• AWS Lambda

• AWS PrivateLink

• AWS Secrets Manager

• Equilibrador de carga de aplicación

• Equilibrador de carga de red

• VPC

Automatizar y escalar

• Puede usar AWS CloudFormation para crear este patrón mediante Infrastructure as Code.

Herramientas

• Amazon EC2: Amazon Elastic Compute Cloud (Amazon EC2) proporciona capacidad informática escalable en la nube de AWS.

• Amazon EC2 Auto Scaling: Amazon EC2 Auto Scaling le ayuda a garantizar que dispone del número correcto de EC2 instancias de Amazon disponibles para gestionar la carga de su aplicación.

• Amazon ECS: Amazon Elastic Container Service (Amazon ECS) es un servicio de administración de contenedores altamente escalable y rápido que facilita la tarea de ejecutar, detener y administrar contenedores en un clúster.

• Amazon ECR: Amazon Elastic Container Registry (Amazon ECR) es un servicio de registro de imágenes de contenedor de AWS administrado que es seguro, escalable y fiable.

• Amazon EFS: Amazon Elastic File System (Amazon EFS) ofrece un sistema de archivos NFS sencillo, escalable, elástico y completamente administrado que se utiliza con servicios de nube de AWS y recursos en las instalaciones.

• AWS Lambda: AWS Lambda es un servicio informático para ejecutar código sin aprovisionar ni administrar servidores.

• Amazon RDS: Amazon Relational Database Service (Amazon RDS) es un servicio web que facilita la configuración, el funcionamiento y el escalado de una base de datos relacional en la nube de AWS.

• Amazon S3: Amazon Simple Storage Service (Amazon S3) es un servicio de almacenamiento para Internet. Está diseñado para facilitar a los desarrolladores recursos de computación escalables basados en Web.

• AWS Secrets Manager: Secrets Manager permite reemplazar las credenciales codificadas en el código, incluidas las contraseñas, proponiendo una llamada a la API de Secrets Manager para recuperar el secreto mediante programación.

• Amazon VPC: Amazon Virtual Private Cloud (Amazon VPC) permite lanzar recursos de AWS en una red virtual previamente definida.

• Elastic Load Balancing: Elastic Load Balancing distribuye el tráfico entrante de aplicaciones o redes entre varios destinos, como EC2 instancias de Amazon, contenedores y direcciones IP, en varias zonas de disponibilidad.

• Docker: Docker ayuda a los desarrolladores a empaquetar, enviar y ejecutar cualquier aplicación como un contenedor ligero, portátil y autosuficiente.

Epics

Creación de componentes de redes

Tarea	Descripción	Habilidades requeridas
Cree una VPC.	Inicie sesión en la consola de administración de AWS y abra la consola de Amazon VPC. Seleccione Crear VPC y, a continuación, VPC y más.  Especifique un nombre para su VPC y seleccione un rango de bloques CIDR adecuado.  Especifique dos zonas de disponibilidad, dos subredes públicas y cuatro subredes privadas. Dos subredes privadas son para las tareas de Amazon ECS y otras dos subredes privadas son para las bases de datos de Amazon RDS. Especifique una puerta de enlace NAT para cada zona de disponibilidad.  Seleccione Creación de VPC.	Administrador de la nube

Crear el equilibrador de carga

Tarea	Descripción	Habilidades requeridas
Crear un equilibrador de carga de red.	Abre la EC2 consola de Amazon y elige la región de AWS que contiene tu VPC.  En Equilibrio de carga seleccione Equilibradores de carga y Crear equilibrador de carga.  Seleccione Equilibrador de carga de red y luego Crear.  En la página Configurar el equilibrador de carga, configure el equilibrador de carga de red y el oyente. Importante: Asegúrese de elegir el esquema del equilibrador de carga de red como Interno.  Seleccione los ajustes de seguridad aplicables, configure un grupo de seguridad y un grupo de destino. Seleccione Instancia o IP como Tipo de destino en la sección Configurar enrutamiento. Asegúrese de no registrar un destino.  Una vez haya configurado todos los ajustes, seleccione Siguiente: Revisar y, a continuación, seleccione Crear.	Administrador de la nube
Cree un Equilibrador de carga de aplicación.	En la EC2 consola de Amazon, elige la misma región que contiene tu VPC. En Equilibrio de carga seleccione Equilibradores de carga y Crear equilibrador de carga. Seleccione Application Load Balancer (Equilibrador de carga de aplicación) y, a continuación, Create.  importante Configure el equilibrador de carga de aplicación y el oyente. Asegúrese de elegir el esquema de su balanceador de carga de aplicaciones como interno.  Seleccione los ajustes de seguridad aplicables, configure un grupo de seguridad y un grupo de destino. Seleccione Instancia o IP como Tipo de destino en la sección Configurar enrutamiento. Asegúrese de no registrar un destino.  Una vez haya configurado todos los ajustes, seleccione Siguiente: Revisar y, a continuación, seleccione Crear.	Administrador de la nube

Crear un sistema de archivos de Amazon EFS

Tarea	Descripción	Habilidades requeridas
Crear un sistema de archivos de Amazon EFS.	Abra la consola de Amazon EFS y seleccione Crear sistema de archivos.  En el cuadro de diálogo Crear sistema de archivos, especifique un nombre para su sistema de archivos y seleccione su VPC.  Seleccione Crear para crear el sistema de archivos.  Instale y configure su sistema de archivos de Amazon EFS.	Administrador de la nube
Defina el montaje de los destinos para las subredes.	Regrese a la consola de Amazon EFS y seleccione Sistemas de archivos. La página Sistemas de archivos muestra los sistemas de archivos Amazon EFS de su cuenta.  Seleccione el sistema de archivos que creó y seleccione Administrar para mostrar las Zonas de disponibilidad. Para añadir un destino de montaje, seleccione Añadir destino de montaje y añada las cuatro subredes privadas que creó.	Administrador de la nube
Compruebe que las subredes estén montadas como destinos.	En la consola de Amazon EFS, seleccione Sistemas de archivos.  Para ver la lista de objetivos de montaje existentes, seleccione Red. Asegúrese de que las cuatro subredes que creó estén incluidas.	Administrador de la nube

Creación de un bucket de S3

Tarea	Descripción	Habilidades requeridas
Cree un bucket de S3.	Si es necesario, abra la consola de Amazon S3 y cree un bucket de S3 para almacenar los activos estáticos de la aplicación.	Administrador de la nube

Crear un secreto en Secrets Manager

Tarea	Descripción	Habilidades requeridas
Para cifrar el secreto de Secrets Manager, cree una clave de AWS KMS.	Abra la consola de AWS Key Management Service (AWS KMS) y cree una clave KMS.	Administrador de la nube
Cree un secreto de Secrets Manager para almacenar la contraseña de Amazon RDS.	Abra la consola de AWS Secrets Manager y cree un secreto nuevo. Para hacerlo, seleccione Almacenar un nuevo secreto.  Seleccione la clave de KMS que creó y guarde su nuevo secreto.	Administrador de la nube

Crear una instancia de Amazon RDS

Tarea	Descripción	Habilidades requeridas
Creación de un grupo de subredes de base de datos.	Abra la consola de Amazon RDS y seleccione Grupos de subred.  Seleccione Crear un grupo de subred de base de datos, e introduzca un nombre y una descripción para su grupo de subred de base de datos.  Seleccione la VPC que creó anteriormente y, a continuación, seleccione las zonas de disponibilidad y las subredes. A continuación, seleccione Crear.	Administrador de la nube
Cree una instancia de Amazon RDS.	Cree y configure una instancia de Amazon RDS dentro de las subredes privadas. Asegúrese de que Multi-AZ esté activado para una alta disponibilidad.	Administrador de la nube
Cargue los datos en la instancia de Amazon RDS.	Cargue los datos relacionales que necesita la aplicación en la instancia de Amazon RDS. Este proceso variará según las necesidades de la aplicación y la forma en que se defina y diseñe el esquema de la base de datos.	Administrador de la nube, administrador de bases de datos

Crear los componentes de Amazon ECS

Tarea	Descripción	Habilidades requeridas
Cree un clúster de ECS.	Abra la consola de Amazon ECS y seleccione Clústeres. Seleccione Crear clústeres y configure un clúster de ECS de acuerdo con las especificaciones requeridas.	Administrador de la nube
Cree las imágenes de Docker.	Cree las imágenes de Docker según las instrucciones de la sección Recursos relacionados.	Administrador de la nube
Crear repositorios de Amazon ECR.	En la consola de Amazon ECR, seleccione Repositorios.  Seleccione Create repository (Crear repositorio) y especifique un nombre exclusivo para el repositorio.  Configure el repositorio de acuerdo con sus especificaciones, incluyendo el cifrado de AWS KMS si es necesario.	Administrador de nube, ingeniero DevOps
Autenticar su cliente Docker para el repositorio de Amazon ECR.	Para autenticar su cliente de Docker para el repositorio de Amazon ECR, ejecute el aws ecr get-login-password comando "en la AWS CLI.	Administrador de la nube
Pase las imágenes de Docker al repositorio de Amazon ECR.	Identifique la imagen de Docker que quiere insertar y ejecute el comando docker images en la CLI de AWS.  Etiquete su imagen con la combinación de registro, repositorio y etiqueta de imagen opcional de Amazon ECR.  Ejecute el comando docker push para enviar la imagen de Docker.  Repita estos pasos para todas las imágenes requeridas.	Administrador de la nube
Cree una definición de tarea de Amazon ECS.	Para ejecutar contenedores Docker en Amazon ECS, se requiere una definición de tareas.  Regrese a la consola de Amazon ECS, seleccione ‭‬Definiciones de tareas‭ y, a continuación, seleccione ‬Crear nueva definición de tarea‬.  En la página Selección de compatibilidades, seleccione el tipo de lanzamiento que su tarea debe usar y, a continuación, seleccione Siguiente paso. importante Si necesita ayuda para configurar la definición de la tarea, consulte la sección «Crear una definición de tarea» en la sección de recursos relacionados. Asegúrese de proporcionar las imágenes de Docker que envió a Amazon ECR.	Administrador de la nube
Creación de un servicio de Amazon ECS.	Cree un servicio de Amazon ECS mediante el clúster de ECS que creó anteriormente. Asegúrese de elegir Amazon EC2 como tipo de lanzamiento y de elegir la definición de tarea creada en el paso anterior, así como el grupo objetivo del Application Load Balancer.	Administrador de la nube

Crear un grupo de Amazon EC2 Auto Scaling

Tarea	Descripción	Habilidades requeridas
Cree una configuración de lanzamiento.	Abre la EC2 consola de Amazon y crea una configuración de lanzamiento. Asegúrese de que los datos del usuario tengan el código que permita que las EC2 instancias se unan al clúster de ECS deseado. Para ver un ejemplo del código necesario, consulte la sección Recursos relacionados.	Administrador de la nube
Cree un grupo de Amazon EC2 Auto Scaling.	Regrese a la EC2 consola de Amazon y, en Auto Scaling, elija grupos de Auto Scaling. Configure un grupo de Amazon EC2 Auto Scaling. Asegúrese de elegir las subredes privadas y la configuración de lanzamiento que creó anteriormente.	Administrador de la nube

Configuración de AWS PrivateLink

Tarea	Descripción	Habilidades requeridas
Configure el PrivateLink punto de conexión de AWS.	En la consola de Amazon VPC, cree un punto de conexión de AWS PrivateLink .  Asocie este punto de conexión con el equilibrador de carga de red, lo que hará que la aplicación alojada en Amazon ECS esté disponible para los clientes de forma privada.  Para obtener más información, consulte la sección Recursos relacionados.	Administrador de la nube

Crear un punto de conexión de VPC

Tarea	Descripción	Habilidades requeridas
Cree un punto de conexión de VPC.	Cree un punto de enlace de VPC para el punto de PrivateLink enlace de AWS que creó anteriormente. El nombre de dominio completo (FQDN) del punto final de la VPC apuntará al FQDN del punto final de AWS PrivateLink . Esto crea una interfaz de red elástica para el servicio de puntos de conexión de VPC a la que pueden acceder los puntos de conexión de DNS.	Administrador de la nube

Crear la función de Lambda

Tarea	Descripción	Habilidades requeridas
Crear la función de Lambda.	En la consola de AWS Lambda, cree una función de Lambda para actualizar las direcciones IP del equilibrador de carga de aplicación como destinos del equilibrador de carga de red. Para obtener más información al respecto, consulte la entrada del blog Uso de AWS Lambda para habilitar direcciones IP estáticas para los balanceadores de carga de aplicaciones.	Desarrollador de aplicaciones

Recursos relacionados

Crear los equilibradores de carga:

• Utilice un Network Load Balancer para Amazon ECS

• Crear un equilibrador de carga de red

• Utilice un balanceador de carga de aplicaciones para Amazon ECS

• Creación de un equilibrador de carga de aplicación

Crear un sistema de archivos de Amazon EFS:

• Crear un sistema de archivos de Amazon EFS

• Crear destinos de montaje en Amazon EFS

Creación de un bucket de S3:

• Creación de un bucket de S3

Crear un secreto en Secrets Manager:

• Crear claves en AWS KMS

• Crear un secreto en AWS Secrets Manager

Crear una instancia de Amazon RDS:

• Crear una instancia de base de datos de Amazon RDS

Crear los componentes de Amazon ECS:

• Crear un clúster de Amazon ECS

• Crear una imagen de Docker

• Crear un repositorio de Amazon ECR

• Autenticar Docker con el repositorio de Amazon ECR

• Pasar una imagen a un repositorio de Amazon ECR

• Crear una definición de tarea de Amazon ECS

• Creación de un servicio de Amazon ECS

Cree un grupo de Amazon EC2 Auto Scaling:

• Crear una configuración de lanzamiento

• Crear un grupo de escalado automático mediante una configuración de lanzamiento

• Instancias de contenedores Bootstrap con datos de EC2 usuario de Amazon

Configure AWS PrivateLink:

• Servicios de puntos finales de VPC (AWS) PrivateLink

Crear un punto de conexión de VPC:

• Puntos de enlace de interfaz de VPC (AWS) PrivateLink

Crear la función de Lambda:

• Crear una función de Lambda

Otros recursos:

• Uso de direcciones IP estáticas para los equilibradores de carga de aplicación

• Acceso seguro a los servicios a través de AWS PrivateLink
